Od svetlobnega vira do kakovosti slike: Osvetlitev ozadja je pravi "heroj v zakulisju" modula LCD.

Ko ljudje govorijo o LCD zaslonih, je pogosto prva stvar, ki pride na misel, samo »zaslon«. Toda celoten modul s tekočimi kristali (LCM) je veliko več kot le plošča s tekočimi kristali. Vključuje IC-je gonilnikov, PCB in eno pogosto spregledano, a kritično komponento: osvetlitev ozadja.

Osvetlitev ozadja: "svetlobni motor", ki se nahaja za zaslonom

Sam tekoči kristalni material ne oddaja svetlobe. Deluje bolj kot "svetlobni ventil", ki se zanaša na sistem osvetlitve ozadja, da zagotovi osvetlitev, preden lahko prikaže sliko. Glavna naloga osvetlitve ozadja je pretvorba točkovnega ali linearnega svetlobnega vira v zelo enoten površinski svetlobni vir.

Svetlost, enotnost, barvna temperatura, poraba energije — vsak vidik izkušnje gledanja, ki ga opazite na prvi pogled, podpira tehnologija osvetlitve ozadja.

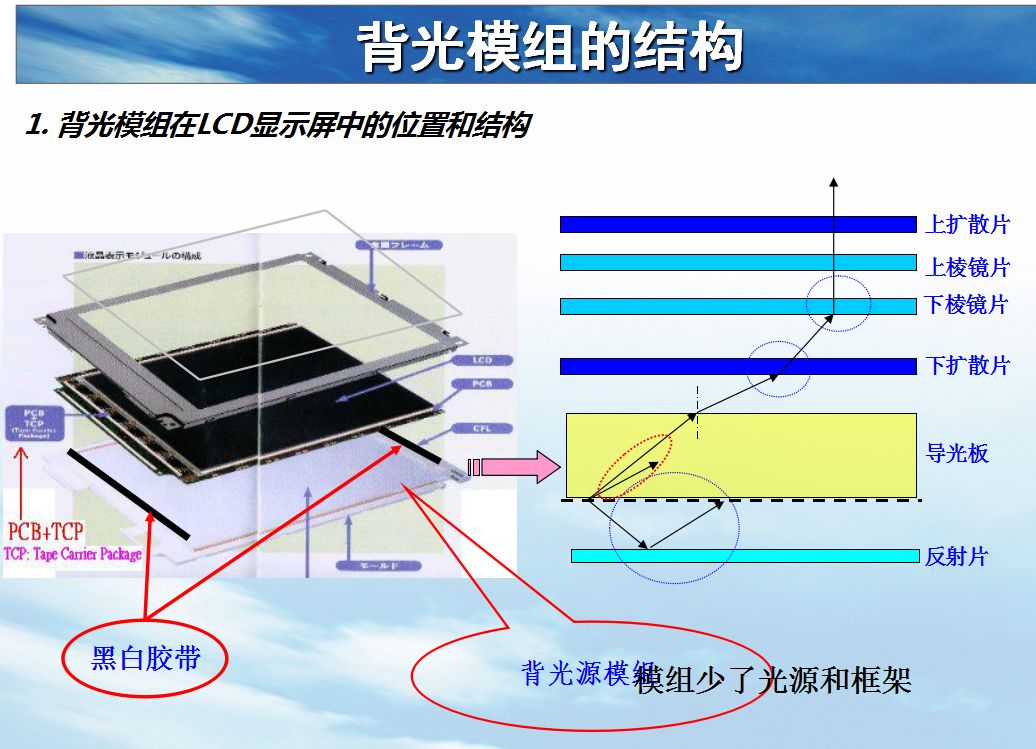

Demontaža osvetlitve ozadja: Komplet natančnih optičnih sistemov

Visoko zmogljiva osvetlitev ozadja je rezultat napredne znanosti o materialih in natančnega optičnega inženiringa. Njegove glavne komponente vključujejo:

Vir svetlobe:Izvor svetlobe, določanje osnovne barvne temperature, svetlosti in življenjske dobe osvetlitve ozadja.

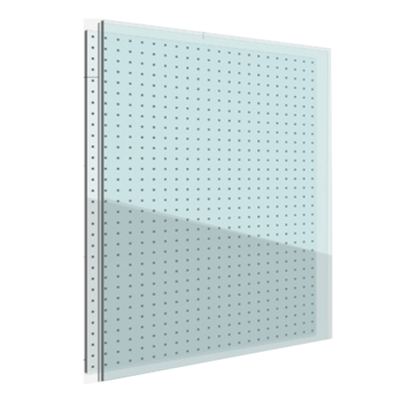

Svetlovodna plošča (LGP):Ključ do enakomerne porazdelitve svetlobe. Mikrostrukturne pike na spodnji površini razpršijo svetlobo, ki vstopa z roba, čez celotno ravnino. Natančno oblikovane pike običajno zagotavljajo boljšo optično zmogljivost kot tradicionalne tiskane pike.

Komplet optičnega filma:Difuzorski filmi, filmi za izboljšanje svetlosti (BEF) in odsevni listi skupaj odpravljajo vroče točke, izboljšajo učinkovitost izhodne sprednje svetlobe in zagotavljajo enotnost.

Strukturni okvir in svetlobna plošča:Zagotovite stabilno mehansko podporo in zanesljive električne povezave.

Glede na strukturo se osvetlitve ozadja delijo na dve glavni tehnološki poti:

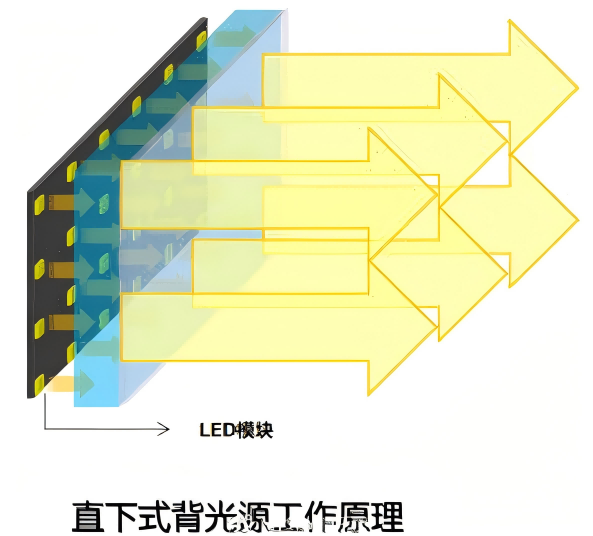

Neposredno osvetljeno:Nizi LED so nameščeni neposredno pod svetlobno vodilno ploščo za neposredno osvetlitev. To ponuja visoko svetlost in podpira lokalni nadzor zatemnitve.

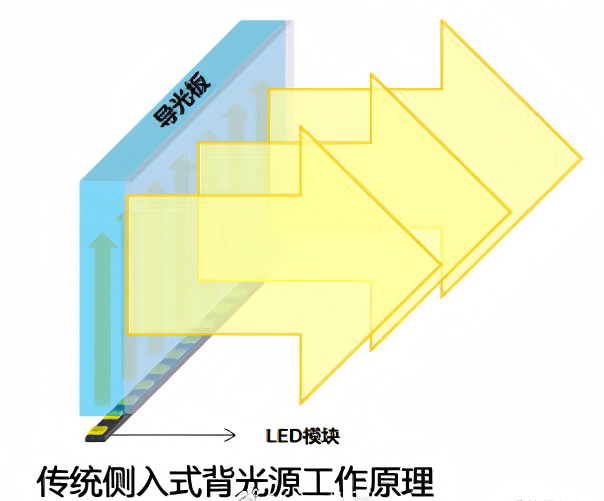

Edge-Lit:LED svetlobne palice so nameščene ob straneh svetlobne vodilne plošče. Svetloba vstopa z roba in se odbije naprej skozi ploščo, zaradi česar je to ključ do doseganja izjemno tankih oblik.

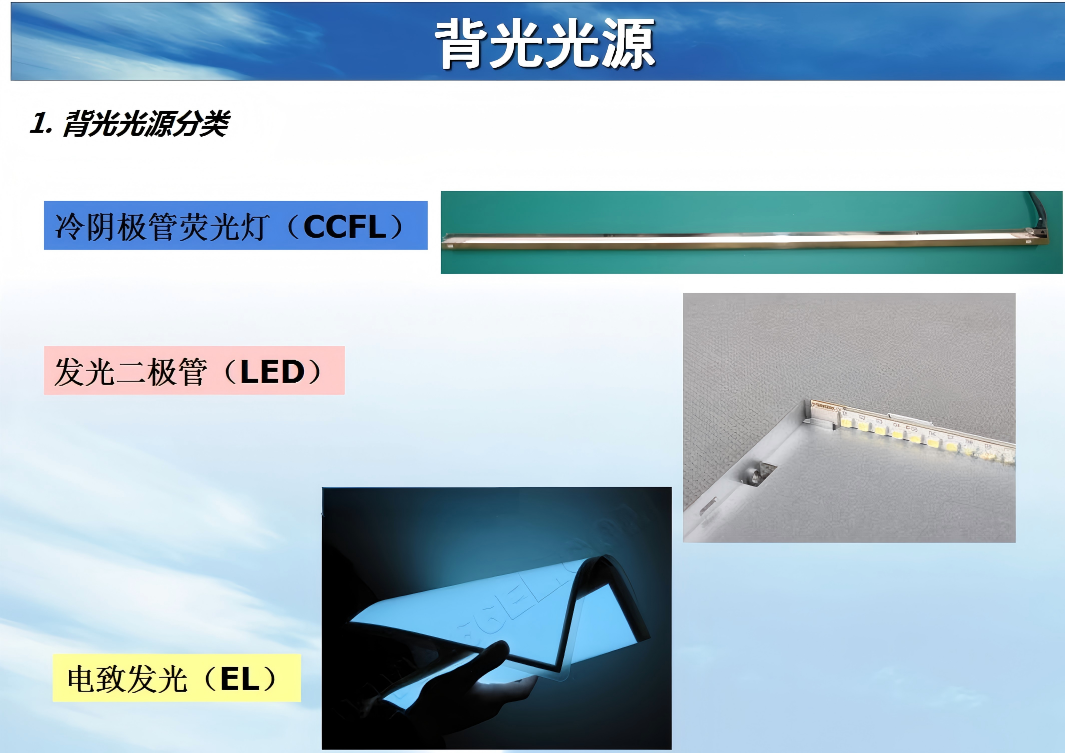

Trije tipi svetlobnih virov, vsak s svojimi prednostmi.

LED osvetlitev ozadja:Visoka svetlost, dolga življenjska doba (več kot 30.000 ur za robno osvetljeno), nizka poraba energije in tanka oblika. Je glavna izbira za vse, od potrošniške elektronike do industrijskih zaslonov.

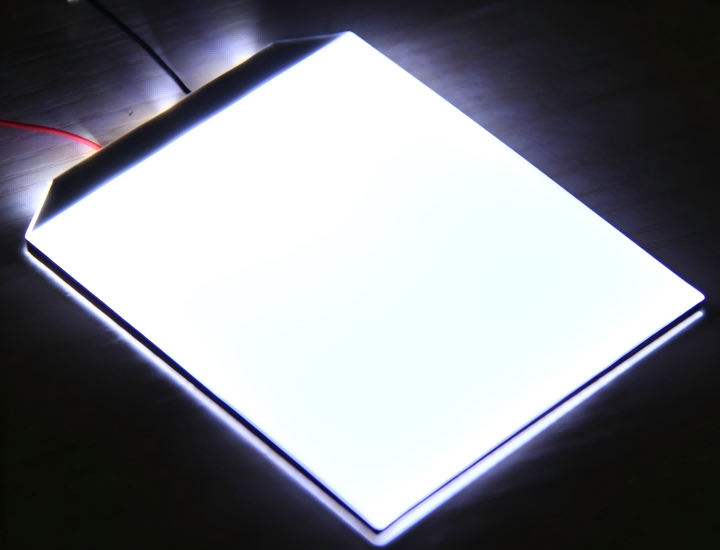

EL (elektroluminiscenčna) osvetlitev ozadja:Ultra tanek, popolnoma enakomeren po celotni površini in upogljiv/upogljiv. Še vedno je nepogrešljiv za prilagojene zaslone LCD in prilagodljive zaslone.

Osvetlitev ozadja CCFL (fluorescenčna sijalka s hladno katodo):V potrošniških izdelkih so ga večinoma nadomestile LED diode, vendar je zaradi odlične nasičenosti in enotnosti barv še vedno dragocen v nekaterih aplikacijah profesionalnih zaslonov.

Tehnični povzetek

Osvetlitev ozadja je veliko več kot le svetlobna komponenta. Od izbire materiala in optične zasnove do izbire svetlobnega vira in prefinjenosti strukturnih procesov, vsaka podrobnost prispeva h končnemu delovanju zaslona.

Za proizvajalce, ki si prizadevajo za visokokakovostne zaslone, je globoko strokovno znanje na področju tehnologije osvetlitve ozadja temelj za diferenciacijo izdelkov, izpolnjevanje zahtev vrhunskih prilagojenih LCD-jev in zagotavljanje, da vsak zaslon izpolni svojo vizualno obljubo.

Od vira svetlobe do kakovosti slike je osvetlitev ozadja pravi neopevani junak modulov LCD. Razumevanje tehnologije osvetlitve ozadja je na koncu razumevanje, kaj naredi odličen zaslon.
