Osvetlitev ozadja LCM: kritične vloge plastičnega okvirja in dvostranskega lepilnega traku

V sodobni zaslonski tehnologiji je zaslon s tekočimi kristali (LCD) glavna komponenta, njegova splošna zmogljivost pa je v veliki meri odvisna od vgrajenega modula za njim – LCM (LCD modul). LCM združuje zaslonsko napravo s tekočimi kristali, pogonsko vezje, strukturne komponente in osvetlitev ozadja v celoten modul, pri čemer svetlobni učinek osvetlitve ozadja neposredno določa končno vizualno kakovost zaslona. V kompleksni strukturi osvetlitve ozadja komponente, kot sta plastični okvir in dvostranski trak, delujejo v sinergiji z osrednjimi deli, kot so optični filmi in svetlobni viri, da skupaj zagotovijo stabilnost in optično zmogljivost modula.

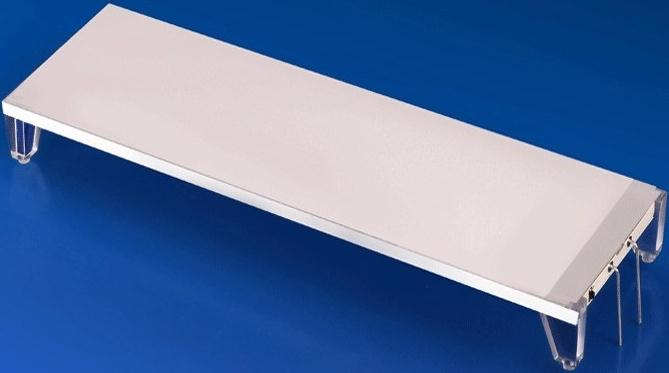

Osvetlitev ozadja: osnova vizualnih prikazov

Osvetlitev ozadja (BackLight) se nahaja za zaslonom s tekočimi kristali, njena osnovna funkcija pa je pretvorba točkovnih svetlobnih virov v enotne in svetle površinske svetlobne vire. Njegova optična zasnova neposredno vpliva na enotnost svetlosti, kontrast in barvno zmogljivost celotnega modula, kar je še posebej kritično za barvne zaslonske module (zaslonski modul TFT). Tipična osvetlitev ozadja je sestavljena iz svetlobnega vira, plošče za vodenje svetlobe, več plasti optičnih filmov, strukturnega plastičnega okvirja in plošče žarometov, vse natančno združeno. Nenehne inovacije na tem področju številnih vodilnih proizvajalcev LCD zaslonov na Kitajskem temeljijo na globokem razumevanju vloge vsake komponente.

Plastični okvir: dvojni varuh optike in strukture

Plastični okvir služi kot okostje osvetlitve ozadja, ki ne zagotavlja le bistvene mehanske podpore in zaščite, temveč opravlja tudi pomembne funkcije optičnega upravljanja. Izbira materiala je neposredno prilagojena različnim dizajnom izdelkov:

URZ2501 Material:Ponuja odlične odbojne lastnosti in lastnosti blokiranja svetlobe, ki se običajno uporabljajo v modulih barvnega zaslona srednjega do višjega razreda (modul zaslona TFT) za izboljšanje kontrasta in čistosti barv.

PC bel material:Pogosto se uporablja v dizajnih s stransko osvetlitvijo ozadja, kar omogoča tanek profil LCD zaslonov.

PC bela + material iz steklenih vlaken:Izboljša strukturno togost izdelkov z osvetlitvijo od spodaj, primerno za industrijska okolja s strogimi zahtevami glede zanesljivosti.

Pri projektih, ki vključujejo prilagojene zaslone LCD, sta oblika in izbira materiala plastičnega okvirja ključnega pomena za doseganje posebnih optičnih učinkov in mehanskih specifikacij.

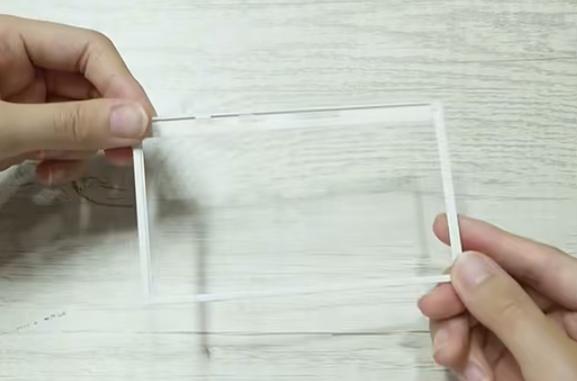

Dvostranski lepilni trak: strokovnjak za skrita lepila in blokiranje svetlobe

Obojestranski lepilni trak ima nepogrešljivo vlogo kot »lepilno sredstvo« pri montaži LCM. Odgovoren je za pritrditev notranjih optičnih filmov, kot so svetlobna vodilna plošča, difuzijski film in film za izboljšanje svetlosti, ter na koncu trdno poveže osvetlitev ozadja z zaslonom LCD.

Običajni dvostranski lepilni trak:Na voljo v različnih podlagah (npr. brez podlage, PET) in debelinah (0,03–0,30 mm). Pri povezovanju LCD-zaslonov s strukturo COG lahko izbira dvostranskega lepilnega traku ustrezne debeline učinkovito ublaži pritisk in prepreči nastanek belih madežev na zaslonu.

Črno-bel dvostranski lepilni trak:To je funkcionalen material s črno stranjo za blokiranje svetlobe in belo stranjo za odboj, ki hkrati opravlja tri naloge oprijema, blokiranja svetlobe in odboja. Pogosto se uporablja za določanje učinkovitega območja prikaza barvnih zaslonskih modulov (zaslonski modul TFT) in za zavarovanje prilagodljivih vezij (FPC), zaradi česar je pomembna komponenta za izboljšanje jasnosti meja zaslona in splošne zanesljivosti.

Zaključek

Znotraj natančnega sistema LCM, od svetlečih diod LED in plošč za vodenje svetlobe do pritrdilnih plastičnih okvirjev in dvostranskega lepilnega traku, ima vsaka komponenta edinstveno in nenadomestljivo funkcijo. Delujejo skupaj v natančni koordinaciji in odsotnost ali napaka katere koli posamezne povezave bi vplivala na splošno zmogljivost in zanesljivost. Vrednost plastičnega okvirja in dvostranskega lepilnega traku je ravno v njuni nepogrešljivi sinergiji z drugimi ključnimi komponentami, kot sta osvetlitev ozadja in LCD zaslon, ki skupaj tvorita temelj stabilnega, učinkovitega in visokokakovostnega zaslonskega modula.
