Celovita analiza črne tehnologije LCD (1. del): Struktura in povezava, odklepanje osnovne kode zaslona

V današnjem svetu, kjer so elektronske naprave vseprisotne, zasloni s tekočimi kristali (LCD) služijo kot osrednji vmesnik za interakcijo med človekom in strojem, njihove tehnične zmogljivosti pa neposredno določajo uporabniško izkušnjo naprav. Od pametnih nosljivih naprav do industrijskih krmilnih sistemov, od avtomobilskih zaslonov do potrošniške elektronike, za izdelki LCD v različnih scenarijih se skrivajo natančno zasnovane strukturne sheme in povezovalne tehnologije. Kot profesionalni proizvajalec LCD zaslonov po meri in zmogljiva tovarna LCD zaslonov je CNK specializirano in sofisticirano visokotehnološko podjetje, namenjeno raziskavam in razvoju, proizvodnji in prodaji prikazovalnih naprav in izdelkov HMI (vmesnik človek-stroj).

Danes bomo izvedli poglobljeno analizo temeljnih osnov LCD-jev, kar vam bo pomagalo razumeti osnovno logiko zaslonske tehnologije.

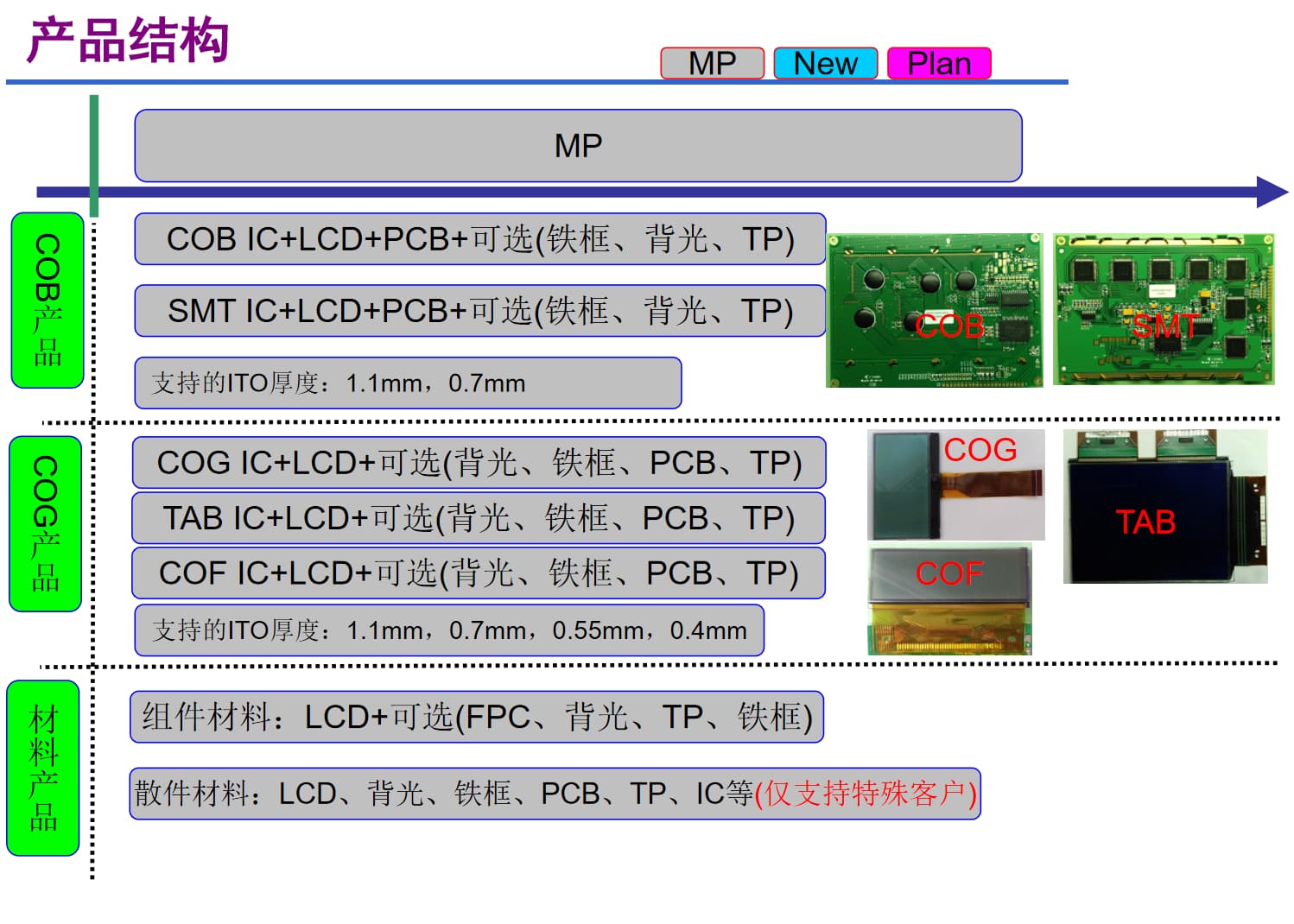

I. Struktura izdelka: Prikazne rešitve po meri

Struktura izdelka LCD-jev ni enaka za vse, ampak je prilagojena glede na scenarije uporabe in zahteve glede zmogljivosti. Kot izkušeno podjetje za proizvodnjo zaslonov CNK-jevi glavni izdelki vključujejo enobarvne LCD-je in enobarvne module, 0,96-15,6-palčne zaslonske module TFT, module OLED in module za interakcijo človek-stroj HMI. Njegovo strukturo izdelkov v glavnem sestavljajo tri kategorije osnovnih izdelkov in različne izvedene sheme:

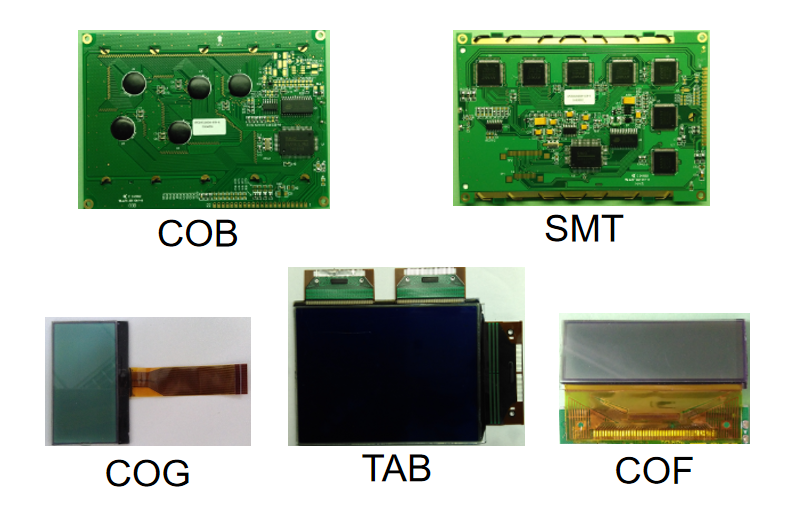

1. Integrirani izdelki: učinkovite in stabilne glavne izbire

•  COB izdelki: Sprejmite osnovno arhitekturo "IC + LCD + PCB" in je lahko opremljen z dodatnimi komponentami, kot so železni okvirji, osvetlitev ozadja in TP (plošče na dotik). Z visoko integracijo in močno stabilnostjo se pogosto uporabljajo v scenarijih s strogimi zahtevami glede zanesljivosti, kot sta industrijski nadzor in avtomobilska oprema.
•  Izdelki COG:Na podlagi "IC + LCD" podpirajo prilagodljiv izbor dodatkov, kot so osvetlitve ozadja, železni okvirji, PCB-ji in TP-ji. Medtem ko zagotavljajo zmogljivost, poenostavljajo strukturno zasnovo, zaradi česar so primerni za pametne nosljive naprave, majhne prenosne naprave in druge izdelke s strogimi omejitvami velikosti.
•  Izdelki SMT/COF/TAB:Združite SMT IC, COF IC in TAB IC z LCD-jem skupaj z dodatnimi dodatki, ki pokrivajo potrebe zaslonov srednjega do višjega razreda. Med njimi sta shemi COF in TAB odlični pri izdelkih z ozkim robom in visoko ločljivostjo

2. Materialni izdelki: Prilagodljivo prilagajanje posebnim potrebam

•  Sestavni materiali:Osredotočeni na LCD, jih je mogoče združiti s komponentami, kot so FPC (prilagodljiva tiskana vezja), osvetlitve ozadja, TP in železni okvirji, kar strankam zagotavlja delno integrirane rešitve, ki uravnavajo prilagodljivost prilagajanja in učinkovitost sestavljanja.
• Materiali rezervnih delov:Ponudite celoten nabor rezervnih delov, vključno z LCD-jem, osvetlitvijo ozadja, železnimi okvirji, PCB-ji, TP-ji in IC-ji, ki podpirajo samo potrebe po poglobljenem prilagajanju posebnih strank. To v celoti dokazuje sposobnost prilagodljivega prilagajanja proizvajalca LCD zaslonov po meri in je primerno za nišne in personalizirane zaslonske scenarije.

Omeniti velja, da različne strukturne sheme CNK podpirajo različne debeline ITO: sheme COB in SMT podpirajo debeline 1,1 mm in 0,7 mm; Sheme COG, COF in TAB se nadalje razširijo na 0,55 mm in 0,4 mm. Tanjša debelina ITO omogoča miniaturizacijo in lahkotnost naprav, kar odraža tudi izjemno tehnično moč tovarne LCD zaslonov.

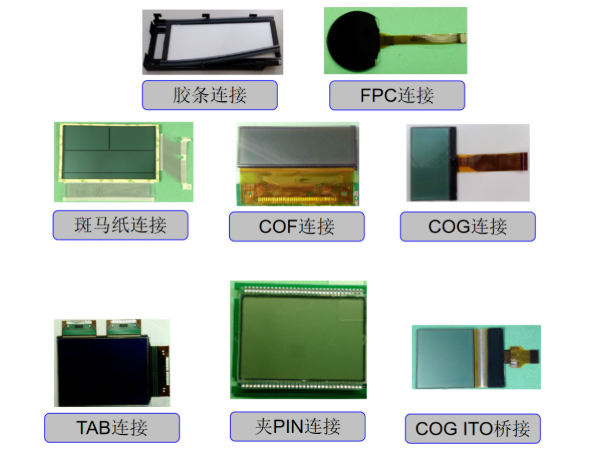

II. Metode povezovanja: Učinkovita zasnova "most" prenosa

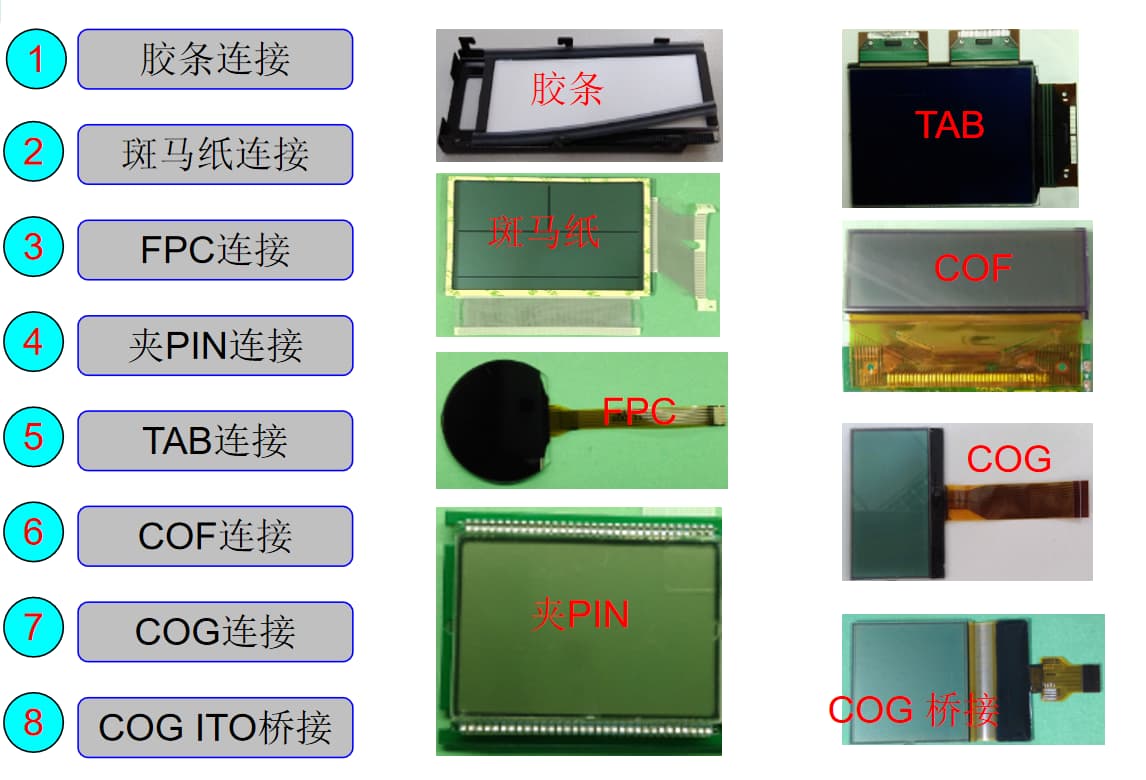

Če je struktura izdelka "okostje" LCD-ja, potem je način povezave "krvna žila", ki teče skozenj, kar neposredno vpliva na stabilnost prenosa signala in priročnost sestavljanja izdelka. Kot profesionalno podjetje za proizvodnjo zaslonov CNK obvlada 8 glavnih načinov povezovanja, ki v celoti pokrivajo različne scenarije uporabe:

1. Osnovne povezovalne sheme: preproste, zanesljive in stroškovno obvladljive·

• Povezava z gumijastim trakom:Enostaven za uporabo in poceni, primeren za običajne elektronske naprave z nizkimi zahtevami glede stabilnosti povezave.
• Povezava papirja Zebra:Z dobro prevodnostjo in fleksibilnostjo se prilagaja rahlim strukturnim deformacijam in se pogosto uporablja za povezovanje majhnih LCD-jev in tiskanih vezij.
•  Povezava z zatičem:Enostaven za razstavljanje in priročen za kasnejše vzdrževanje, se pogosto uporablja v opremi, ki zahteva pogosto odpravljanje napak ali zamenjavo komponent.

2. Napredne povezovalne sheme: stabilne, učinkovite in primerne za zapletene scenarije

• Povezava FPC:V kombinaciji s prilagodljivimi tiskanimi vezji lahko doseže povezave v večkotnih in ozkih prostorih, zaradi česar je prednostna shema za pametne nosljive naprave, zložljive naprave in druge izdelke.
• Povezava TAB:Neposredno poveže gonilnik IC z LCD prek TAB (Anizotropni prevodni film), zmanjša povezovalna vozlišča in izboljša učinkovitost in stabilnost prenosa.
• Povezava COG:Neposredno veže IC na stekleno podlago LCD-zaslona, ​​kar močno zmanjša velikost izdelka in izboljša integracijo, ki je osnovni način povezave za vrhunske prenosne naprave.
• Povezava COF:IC je zapakiran na upogljivo folijo in nato pritrjen na LCD-zaslon ter se ponaša tako s prilagodljivostjo kot visoko integracijo ter se prilagaja potrebam zaslona z ozkimi okvirji in visokimi ločljivostmi.
• COG ITO premostitev:Posebna premostitvena zasnova dodatno optimizira pot prenosa signala in se odlično obnese v velikih LCD-zaslonih z visoko kakovostjo slike.

Zanašajoč se na bogate strukturne sheme in zanesljive povezovalne tehnologije, CNK kot visokokakovostno podjetje na področju kitajskih TFT zaslonov nenehno zagotavlja visokokakovostne zaslonske rešitve za različne industrije. V naslednjem članku bomo nadaljevali z raziskovanjem tipske klasifikacije in načinov prikaza LCD-jev, zato ostanite z nami!
