Optični filmi v modulih za osvetlitev ozadja: ključne tehnologije, ki osvetljujejo vsak zaslon LCD

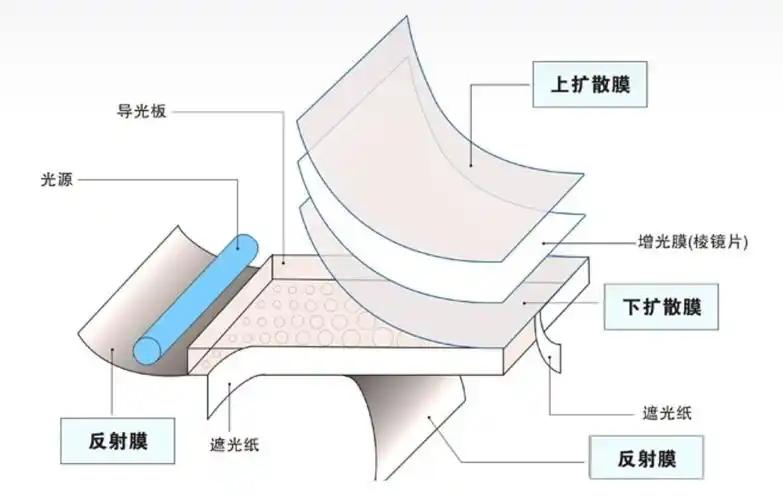

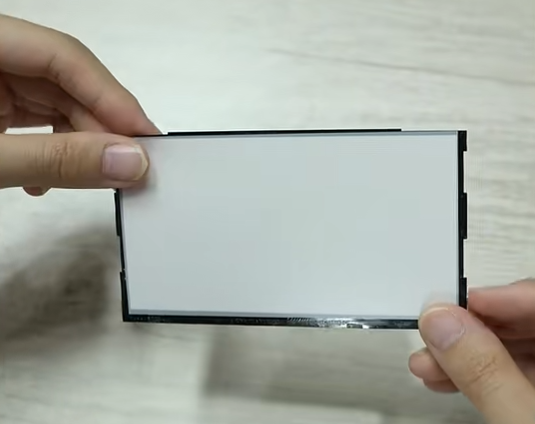

V svetu zaslonov s tekočimi kristali (LCD) je modul osvetlitve ozadja ena od ključnih komponent, ki določajo delovanje zaslona. Kot proizvajalec LCD zaslonov, CNK Electronics Co., Ltd. razume, da osvetlitev ozadja ni le komponenta vira svetlobe. To je ključna tehnologija, ki z natančno optično zasnovo pretvori točkovne svetlobne vire v enakomerno površinsko osvetlitev visoke svetlosti in visokega kontrasta, s čimer daje LCD zaslonom njihovo živahno vizualno življenje. Zlasti danes, z naraščajočim tržnim povpraševanjem po prilagojenih LCD-jih, je optična zmogljivost modula za osvetlitev ozadja postala ključni dejavnik pri doseganju diferenciranih zaslonskih učinkov. Ta zmogljivost je v veliki meri odvisna od niza natančno usklajenih optičnih filmov v njem. Delujejo kot "nevronska mreža" osvetlitve ozadja, natančno nadzorujejo smer, učinkovitost in enakomernost svetlobe.

Reflektorska plošča: temelj svetlobne učinkovitosti

Na dnu modula za osvetlitev ozadja reflektorska plošča deluje kot "temelj svetlobne učinkovitosti", ki je odgovorna za preusmerjanje razpršene svetlobe nazaj v svetlobno vodilno ploščo za izboljšanje izkoristka. Glede na zahteve uporabe so reflektorji v glavnem razvrščeni na naslednji način:

Beli reflektor:Kot je serija E20, RW, z debelino od 0,05 do 0,2 mm, odbojnostjo okoli 80 % do 90 % in z določeno prepustnostjo svetlobe. Primerno za večino standardnih dizajnov osvetlitve ozadja.

Srebrni odsevnik:Običajno bel na eni strani in srebrn na drugi, zelo tanek (0,04~0,065 mm), z visoko učinkovitostjo refleksije (90%~98%) in odličnimi lastnostmi blokiranja svetlobe. Pogosto se uporablja v scenarijih, ki zahtevajo visoko svetlost.

Večplastni filmski reflektor (ESR):Uporablja tehnologijo večplastnega filma, ki vključuje več kot tisoč plasti znotraj 65 mikronov. Ne vsebuje kovine, vendar ima zrcalni kovinski videz. Kot visoko učinkovit reflektor ESR dosega odbojnost več kot 98 % v celotnem spektru vidne svetlobe, zaradi česar je idealen za visoko zmogljive sisteme osvetlitve ozadja.

Pri prilagajanju modulov LCD izbira reflektorske plošče neposredno vpliva na enotnost osvetlitve ozadja in energijsko učinkovitost, kar predstavlja prvi korak v optični zasnovi.

Film za blokiranje svetlobe/aluminijasta folija (ALF): Nadzor svetlobe in meja motenj

Filmi, ki blokirajo svetlobo, se uporabljajo predvsem za preprečevanje uhajanja svetlobe s strani osvetlitve ozadja in lahko zagotovijo elektromagnetno zaščito. Pogosti tipi vključujejo:

Svetlo srebrni zmaj:Sijajna površina, debelina 0,05-0,1 mm, dobre lastnosti blokiranja svetlobe in prevodnost. Primerno za industrijska okolja, ki zahtevajo zaščito pred motnjami.

Mat srebrni zmaj:Razmeroma moten zaključek, tanek (običajno 0,05 mm za eno plast), ima nekaj svetlobne prepustnosti in je prevoden.

Beli robni trak:Ima določeno prepustnost svetlobe, debelina 0,05-0,08 mm, neprevodna. Pogosto se uporablja v splošni potrošniški elektroniki.

Črno-bel enostranski lepilni trak:Lahko se nanese na stranice osvetlitve ozadja, kadar obstajajo stroge zahteve glede neprevodnosti in odsotnosti puščanja stranske svetlobe.

Ti materiali igrajo vlogo "optičnih varuhov" pri zasnovi okvirja LCD zaslonov, ki preprečujejo motnje razpršene svetlobe zunaj območja zaslona.

Razpršilni list: Ustvarjanje enotnega svetlobnega platna

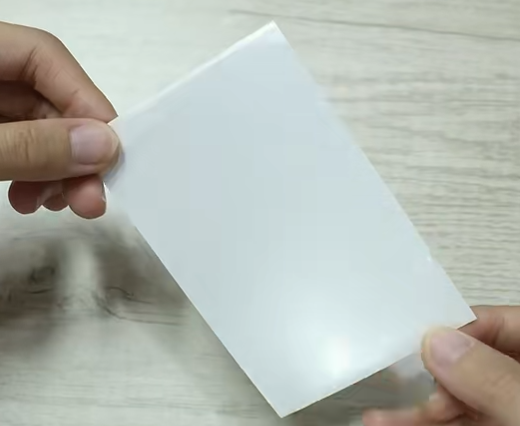

Kot »mojster za homogenizacijo« med optičnimi filmi razpršilna plošča razprši svetlobo skozi meglico in odstrani sledove točkovnih svetlobnih virov ter ustvari mehko in enakomerno osvetlitev ozadja. Glede na vrsto osvetlitve ozadja in uporabo se difuzorji delijo na:

Spodnji difuzor osvetlitve ozadja:Običajno ima lepilo na eni strani, visoko motnost (~90 %), prepustnost le okoli 40 %; debelina običajno med 0,18 ~ 0,3 mm za spodnje osvetlitve ozadja. Pogosti modeli: MB433P, MB533.

Stranski difuzor osvetlitve ozadja:Običajno uporabljena debelina je 0,09 mm. Pogosti modeli: TPRA90 (0,09 mm), AJ-75 (0,075 mm). Transmitanca 65%-80%, motnost 75%-90%.

Difuzorji za osvetlitev barvnega zaslona: Običajno uporabite dvoslojni dizajn:

Spodnji difuzor:Nameščen med svetlobno vodilno ploščo in filmom za izboljšanje svetlosti (BEF) homogenizira svetlobo, ki jo oddaja svetlobna vodna plošča. Običajno uporabljen material: t=0,065 mm, razmeroma visoka motnost (~84 %), visoka prepustnost (~98 %).

Zgornji difuzor:Postavljen nad BEF, ima zaščitno vlogo in pomaga preprečevati moiré vzorce. Običajno uporabljen material: t=0,05 mm, razmeroma nizka motnost (~29 %), prepustnost 90 %.

Pravilna izbira in kombinacija plošč difuzorja sta ključnega pomena za zagotavljanje enotnega prikaza brez madežev v modulih LCD.

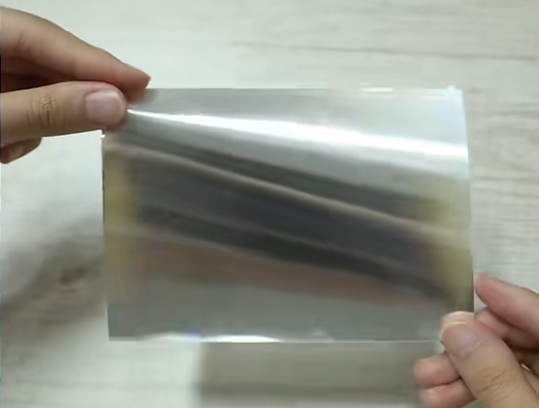

Film za izboljšanje svetlosti (BEF): optični mehanizem za povečanje svetlosti

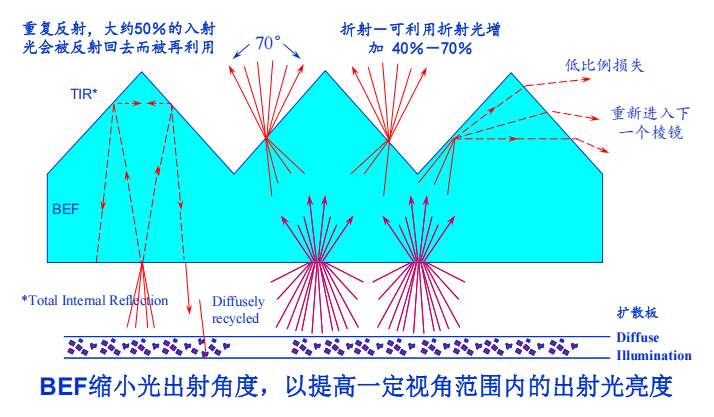

Za barvne TFT in druge zaslone LCD je svetlost kritična specifikacija. BEF deluje kot "ojačevalnik svetlosti" med optičnimi filmi in koncentrira razpršeno svetlobo skozi posebno strukturo prizme, pri čemer vsak film zagotavlja približno 40-50-odstotno povečanje svetlosti. Uporaba dveh filmov v kombinaciji lahko pomnoži svetlost. Njegov princip vključuje uporabo niza mikroprizme za nadzor svetlobne poti, zaradi česar večina svetlobe izstopa pravokotno na zaslon, s čimer se občutno poveča sprednja svetlost brez spreminjanja porabe energije. BEF je postal nepogrešljiv sestavni del barvnih osvetlitev zaslona srednjega do višjega razreda, še posebej pogosto se uporablja v visoko zmogljivih prilagojenih LCD-jih za industrijsko krmiljenje, medicinske, avtomobilske in druge aplikacije.
