Tehnologija osvetlitve ozadja: osrednja komponenta, ki določa učinkovitost zaslona LCM

  Na področju zaslonov s tekočimi kristali je modul tekočih kristalov (LCM) visoko integriran izdelek na sistemski ravni. Ne gre le za sam zaslon LCD, temveč za celovito rešitev, ki natančno integrira komponente, kot so zaslonska naprava s tekočimi kristali, IC gonilnika, PCB in ključna osvetlitev ozadja. Kot profesionalni proizvajalec LCD zaslonov razumemo, da kakovost osvetlitve ozadja kot osnovnega dodatka neposredno določa končno vizualno zmogljivost in zanesljivost LCM.

Osvetlitev ozadja: "Svetlobni motor" in optični temelj LCM

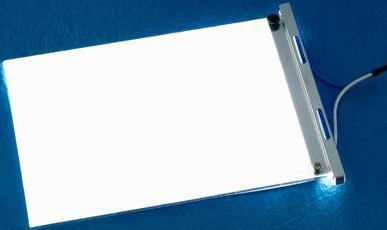

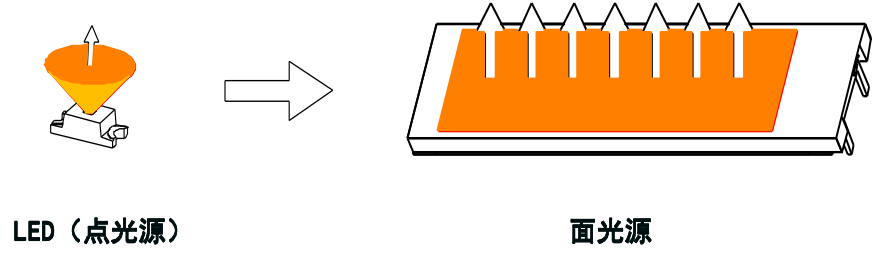

Osvetlitev ozadja je sistem osvetlitve, ki se nahaja za LCD zaslonom. Njegova glavna funkcija je preoblikovanje točkovnega ali linearnega svetlobnega vira v zelo enoten površinski svetlobni vir. Ker tekoči kristalni material sam po sebi ne oddaja svetlobe, je njegov zaslon v celoti odvisen od osvetlitve, ki jo zagotavlja osvetlitev ozadja za modulacijo. Zato optične značilnosti osvetlitve ozadja - vključno s svetlostjo, enakomernostjo, barvno temperaturo in porabo energije - tvorijo osnovo za ocenjevanje splošne učinkovitosti modula LCD.

Tehnična dekonstrukcija: Materialni sistem in temeljna načela osvetlitve ozadja

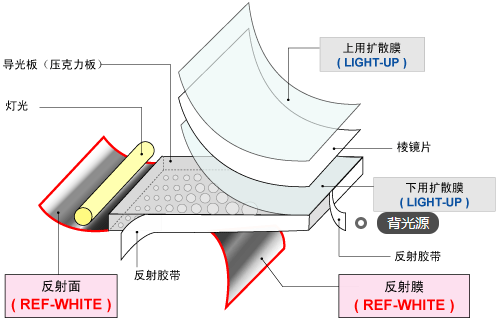

Visokozmogljiva osvetlitev ozadja je kristalizacija sodobne znanosti o materialih in natančne optike. V glavnem je sestavljen iz osnovnih materialov, kot so svetlobni vir (LED/EL/CCFL), svetlobna vodilna plošča, komplet optičnih filmov, strukturni okvir in svetlobna palica/plošča svetilke.

Vir svetlobe je izvor svetlobe, ki določa osnovno barvno temperaturo, svetlost in življenjsko dobo osvetlitve ozadja.

Svetlovodna plošča je osrednji element za doseganje enakomernosti svetlobe. Mikrostrukturirane pike na njeni spodnji površini, oblikovane z natančnim tiskanjem ali oblikovanjem, so odgovorne za sipanje točke ali črte光源 v enakomerno ravnino svetlobe. Med temi natančno oblikovane pike običajno ponujajo vrhunsko optično zmogljivost v primerjavi s tradicionalnimi tiskanimi.

Komplet optičnih filmov (vključno z difuzorskimi filmi, filmi za izboljšanje svetlosti, odsevnimi ploščami itd.) deluje kot "upravljavec" svetlobne poti, ki deluje v sinergiji za odpravo svetlih madežev, izboljša učinkovitost izhodne sprednje svetlobe in zagotovi enakomernost med koti gledanja.

Strukturni okvir in svetlobna plošča zagotavljata stabilno mehansko podporo in zanesljive električne povezave.

Kombinacija in zasnova teh materialov neposredno služita dvema glavnima načeloma delovanja: neposredni osvetlitvi ozadja in osvetlitvi robov ozadja. Neposredna osvetlitev ozadja postavi niz LED neposredno pod svetlobno vodilno ploščo za neposredno osvetlitev, ki ponuja visoko svetlost in odličen potencial za lokalno upravljanje zatemnitve. Osvetlitev ozadja z osvetlitvijo robov postavi svetlobne palice LED na straneh svetlobne vodilne plošče; svetloba vstopa z roba in se odbije naprej od pik znotraj vodilne plošče, zaradi česar je ključnega pomena za doseganje izjemno tankih oblik.

Izbira tehnološke poti: različne uporabe LED, EL in CCFL

Različne tehnologije svetlobnih virov dajejo osvetlitvam ozadja različne značilnosti, ki ustrezajo različnim zahtevam trga:

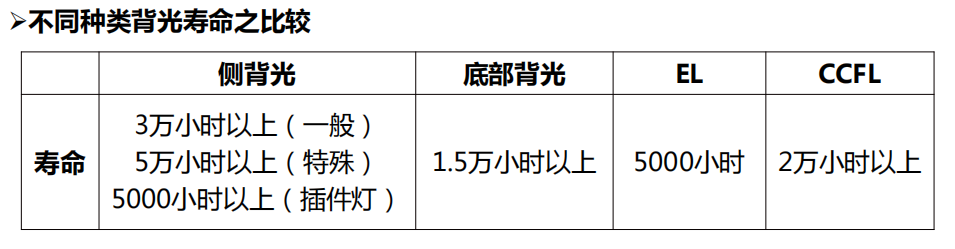

LED osvetlitev ozadjaje zaradi svoje visoke svetlosti, dolge življenjske dobe (več kot 30.000 ur pri robni osvetlitvi), nizke porabe energije in prednosti tanke oblike postal absolutni mainstream v aplikacijah, ki segajo od potrošniške elektronike do industrijskih zaslonov.

EL (elektroluminiscenčna) osvetlitev ozadja, s svojim ultratankim profilom, absolutno enakomernostjo površine in prilagodljivo, upogljivo naravo, ostaja nepogrešljiv za posebne prilagojene zaslone LCD in aplikacije prilagodljivih zaslonov.

CCFL (fluorescenčna sijalka s hladno katodo) osvetlitev ozadjaČeprav so ga na potrošniških področjih v veliki meri nadomestile LED diode, ima zaradi odlične barvne nasičenosti in enakomernosti še vedno uporabno vrednost na določenih profesionalnih prikazovalnih področjih.

Zaključek: tehnologija osvetlitve ozadja je ključna za dvig vrednosti LCM

  Če povzamemo, osvetlitev ozadja še zdaleč ni preprosta svetlobna komponenta. Od zapletene materialne sestave in natančnih delovnih principov do poti tehnologije svetlobnega vira, ki vpliva na barvo, porabo energije in faktor oblike, vsak vidik njegove zasnove in izbire globoko sodeluje pri definiranju končne zmogljivosti modula LCD. Za proizvajalce zaslonov LCD, ki si prizadevajo za vrhunsko zmogljivost zaslona, ​​je poglobljeno strokovno znanje in izkušnje na področju tehnologije osvetlitve ozadja temelj za doseganje diferenciacije izdelkov, izpolnjevanje zahtev po prilagojenih zaslonih LCD višjega razreda in zagotavljanje, da vsak zaslon LCD zagotavlja optimalne vizualne rezultate. Razumevanje tehnologije osvetlitve ozadja je torej razumevanje jedra kakovosti zaslona LCM.
