LCM: Zaslonski mehanizem pametnih naprav – poglobljena analiza tehničnega jedra modulov LCD

V sodobnih elektronskih napravah LCD zaslon služi kot medij za prikaz informacij, njegovo delovanje pa neposredno vpliva na uporabniško izkušnjo. Vendar pa je osnovna tehnologija, ki resnično določa kakovost in zanesljivost zaslona, ​​LCM (LCD modul). Ta članek zagotavlja poglobljeno raziskovanje tehnične arhitekture LCM in njihove ključne vloge na področju prikaza.

Tehnična opredelitev in sestava LCM

LCM (modul LCD) je visoko integrirana zaslonska rešitev, ki organsko združuje zaslonske naprave s tekočimi kristali, pogonska vezja, krmilne čipe, substrate PCB, sisteme osvetlitve ozadja in strukturne komponente. Ta integrirana zasnova ne le poenostavlja postopek sestavljanja za proizvajalce originalne opreme, ampak, kar je še pomembneje, zagotavlja optimalno ujemanje zmogljivosti za zaslonski sistem.

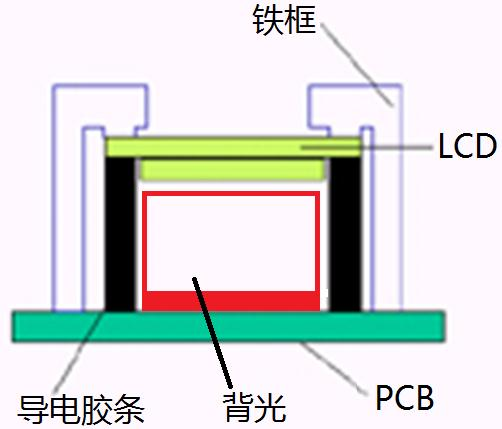

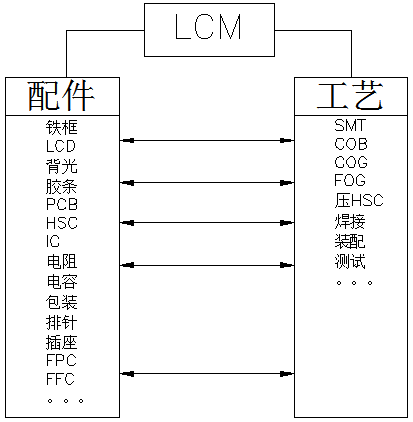

S tehničnega vidika standardni LCM vključuje naslednje ključne komponente:

Jedro zaslona: LCD zaslon in pogonski čipi

Sistem vezja: PCB plošča, upori, kondenzatorji in druge pasivne komponente

Priključni sistem: fleksibilna vezja FPC/FFC, glave nožic in vtičnice

Strukturni sistem: Kovinski okvir, tesnila, moduli osvetlitve ozadja

Analiza osnovnih proizvodnih procesov

V proizvodnem procesu LCM kombinacija različnih specializiranih tehnik zagotavlja stabilno proizvodnjo:

Postopek SMT

Omogoča postavitev komponent z visoko gostoto, kar zagotavlja natančnost in doslednost v povezavah vezij. To je temeljni proces v sodobni proizvodnji elektronike, ki zagotavlja stabilno vezje za pogon zaslona.

COG proces

Neposredno prilepi pogon IC na stekleno podlago. Ta postopek bistveno zmanjša velikost modula in izboljša zanesljivost povezave, zaradi česar je primeren za aplikacije s strogimi prostorskimi zahtevami.

Postopek FOG

Doseže natančno povezavo med fleksibilnimi vezji in stekleno podlago. Ta tehnologija zahteva izjemno visoko natančnost poravnave, da se zagotovi stabilen prenos signala.

COB proces

Prilepi IC neposredno na tiskano vezje in jih zaščiti s tesnilom iz smole. Ta postopek poveča mehansko trdnost modula in sposobnost zaščite pred motnjami.

Tehnična analiza raznolikih konstrukcijskih rešitev

Kot jedro prikazovalnega sistema strukturna rešitev LCM neposredno določa njegovo področje uporabe in zmogljivost:

Osnovne rešitve COG

LCD + COGIC: najbolj kompaktna konstrukcijska zasnova

LCD + COGIC + PIN: Zagotavlja zanesljivo pin povezavo

LCD + COGIC + FPC: Omogoča prilagodljivo postavitev vezja

LCD + COGIC + HSC: izboljša zanesljivost priključka

Rešitev za lepljenje TAB

Uporablja anizotropni prevodni film za doseganje povezave med TCP in steklom, kar zagotavlja odlično zmogljivost v posebnih aplikacijah.

Integracijska rešitev COB

Veze poganjajo IC neposredno na tiskano vezje, kar nudi večjo okoljsko prilagodljivost in mehansko stabilnost modula. V kombinaciji s funkcionalnostjo na dotik (LCD + COBIC + TK) lahko izpolni kompleksne zahteve aplikacij za interakcijo človek-stroj.

Tehnični premisleki za razvoj po meri

Pri razvoju LCD zaslonov po meri je treba celovito upoštevati številne tehnične dimenzije:

Parametri delovanja zaslona: ločljivost, barvna globina, odzivni čas

Prilagodljivost okolju: delovno temperaturno območje, odpornost na vibracije

Združljivost vmesnika: Ujemanje z zahtevami signala glavne nadzorne platforme

Kazalniki energetske učinkovitosti: Izpolnjevanje proračuna moči končnih izdelkov

Z znanstvenim načrtovanjem na sistemski ravni lahko zasloni LCD po meri popolnoma ustrezajo tehničnim zahtevam specifičnih aplikacijskih scenarijev in zagotavljajo diferencirano izkušnjo prikaza za končne izdelke.

Tehnološki razvojni trendi

Z nenehnim napredkom zaslonske tehnologije se LCM razvijajo v smeri višje integracije, nižje porabe energije in močnejše funkcionalnosti. Nastajajoči moduli za interakcijo človek-stroj HMI globoko integrirajo dotik, zaslon in računalniške funkcije, kar pametnim napravam prinaša bolj intuitivne interaktivne izkušnje.
