Umetnost natančnega zaslona: dekodiranje osnovnih tehničnih parametrov LCD zaslonov

V današnji dobi hitrega razvoja pametnih naprav služi zaslon LCD kot osrednji vmesnik za interakcijo med človekom in računalnikom, njegova zmogljivost pa neposredno določa kakovost uporabniške izkušnje. Ne glede na to, ali gre za potrošniško elektroniko ali industrijsko krmiljenje, so zahteve glede zmogljivosti zaslona vse strožje. Kot profesionalni proizvajalci zaslonov LCD se globoko zavedamo, da je temeljito razumevanje tehnologije LCD temelj za pravilno izbiro in oblikovanje. Ta članek bo sistematično analiziral ključne tehnične kazalnike, ki določajo kakovost LCD modula.

1. Značilnosti elektrooptičnega odziva: Fizični temelj nadzora zaslona

Karakteristika elektrooptičnega odziva je fizično jedro tehnologije zaslonov s tekočimi kristali. Natančno opisuje funkcionalno razmerje med prepustnostjo zaslona LCD in uporabljeno pogonsko napetostjo. Ta nelinearna karakteristična krivulja je osnova za doseganje ravni sivin in prikaz slike. Dobro optimiziran elektrooptični odziv pomeni nižjo pogonsko napetost, višje kontrastno razmerje in natančnejšo barvno reprodukcijo – to je izhodišče za vse vrhunske zasnove zaslonov.

2. Kontrastno razmerje: primarni element vizualne jasnosti

Kontrastno razmerje, opredeljeno kot razmerje svetilnosti med VKLOPLJENIM (aktivnim) stanjem in IZKLOPLJENIM (neaktivnim) stanjem, je primarni parameter za presojo ostrine in globine slike. Običajno, ko kontrastno razmerje preseže 5:1, človeško oko zazna čisto sliko. Vendar pa je kontrastno razmerje LCD dinamična spremenljivka; močno je odvisno od kota gledanja in svetlobe okolice, kar vodi do naslednje ključne metrike – značilnosti kota gledanja.

3. Razpon vidnega kota: Natančna sinergija molekularne poravnave in optike

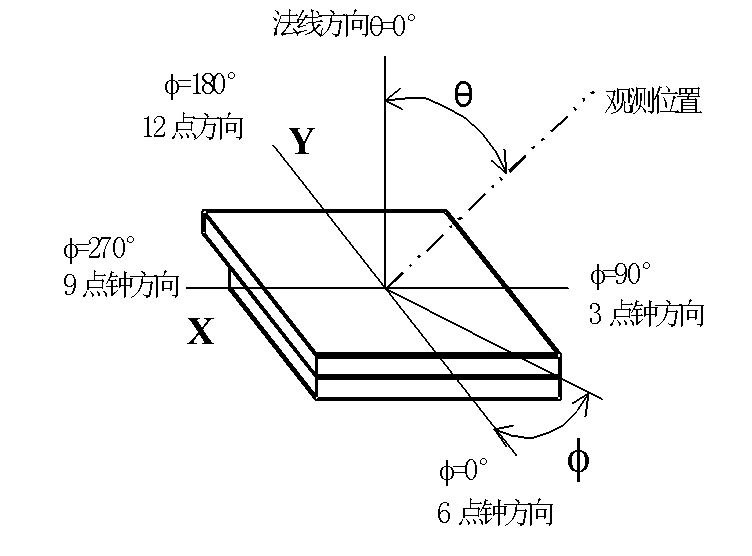

Razpon vidnega kota je obsežen indikator, ki ocenjuje sposobnost modula LCD, da ohrani kakovost zaslona, ​​ko ga gledamo izven osi. To ni fiksna vrednost, ampak je določena s prostorskim stožčastim kotom, znotraj katerega kontrastno razmerje pade na sprejemljivo spodnjo mejo (npr. 5:1). Njegovo bistvo je v kompleksni interakciji med orientacijo molekul tekočega kristala in stanjem polarizacije vpadne svetlobe.

Tehnična globina:

Način določa meje:Različni načini tekočih kristalov (TN, HTN, STN) so bistveno različne zasnove poravnave molekul in kota zasuka. Način TN ima najožji kot gledanja, medtem ko način STN z visokimi koti zasuka 180°-270° doseže strmejšo elektrooptično krivuljo in širši kot gledanja. Na primer, pozitivni način STN lahko ohrani odlično vidljivost v skoraj hemisferičnem območju, kar je ključni razlog za njegovo razširjenost v industrijskih instrumentih in javnih zaslonih.

Omejitev gonilnikov (multipleksiranje):Pri zaslonih LCD, ki uporabljajo multipleksno krmiljenje, se z večanjem števila linij gonilnika (linij COM) efektivno razmerje napetosti, ki se uporablja za slikovne pike, poslabša. Ta električna neidealnost neposredno vodi do zmanjšanja zmogljivosti kota gledanja. Zato pri zaslonih segmentov znakov z visoko ločljivostjo vidni kot pogosto postane ključni kompromis s shemo vožnje.

Za aplikacije s fiksnimi zahtevami glede kota gledanja ponuja prilagojen LCD zaslon optimalno rešitev. Profesionalni proizvajalci LCD-zaslonov lahko »usmerjajo« optimalen kot gledanja proti ciljnemu opazovalnemu območju s prilagajanjem parametrov, kot je smer poravnalne plasti in optimizacijo razmika med celicami in produkta dvolomnosti (Δn·d), s čimer maksimirajo izkoristek zaslonskih virov.

4. Odzivna hitrost: temperaturna odvisnost dinamičnega odziva

Hitrost odziva, vključno s časom vzpona (Tr) in časom padca (Tf), meri, kako hitro se zaslon LCD odzove na signale. Reološke lastnosti tekočih kristalov določajo njihovo močno temperaturno odvisnost: nižja kot je temperatura, višja je viskoznost tekočih kristalov in počasnejša je odzivna hitrost.

Učinkovitost pri sobni temperaturi: Pri 25 °C je odzivni čas izdelkov TN/HTN običajno v razponu od 150 do 300 milisekund, medtem ko so izdelki STN zaradi večjih kotov zasuka molekul nekoliko počasnejši, okoli 200 do 350 milisekund. To zadostuje za večino potreb po statičnem ali počasnem osveževanju zaslona.

Izziv pri širokih temperaturah: V scenarijih uporabe pri širokih temperaturah zakasnitve odziva pri nizkih temperaturah ni mogoče prezreti. Na primer, širokotemperaturni modul TN LCD ima lahko odzivni čas do 10 sekund pri -30 °C, kar povzroči močno razmazanje slike. To od proizvajalcev LCD zaslonov zahteva, da skrbno izberejo materiale s tekočimi kristali in prilagodijo pogonske parametre za ciljno delovno temperaturno območje, da zagotovijo uporabno odzivnost tudi v ekstremnih pogojih.

5. Poraba energije: Filozofija učinkovitosti sistema na ravni mikroamperov

Nizka poraba energije je temelj prevlade tehnologije LCD na trgu prenosnih naprav. Skupna poraba energije modula LCD je v prvi vrsti sestavljena iz kapacitivnega polnjenja/praznjenja pogonskega vezja in dielektrične izgube materiala tekočih kristalov. Med temi je velika upornost samega materiala tekočih kristalov ključna za ohranjanje ultra nizke statične porabe energije. Če se material onesnaži, kar povzroči padec upornosti, lahko poraba energije nenormalno naraste. Zato odličen nadzor porabe energije odraža izjemni nadzor proizvajalcev LCD-zaslonov nad čistostjo materiala in proizvodnimi procesi, kar zagotavlja, da LCD-zaslon, ki ga prejmete, vzdržuje prednost porabe energije na ravni mikroamperov skozi celoten življenjski cikel.

Zaključek

Izziv pri širokih temperaturah: V scenarijih uporabe pri širokih temperaturah zakasnitve odziva pri nizkih temperaturah ni mogoče prezreti. Na primer, širokotemperaturni modul TN LCD ima lahko odzivni čas do 10 sekund pri -30 °C, kar povzroči močno razmazanje slike. To od proizvajalcev LCD zaslonov zahteva, da skrbno izberejo materiale s tekočimi kristali in prilagodijo pogonske parametre za ciljno delovno temperaturno območje, da zagotovijo uporabno odzivnost tudi v ekstremnih pogojih.
