Kako izbrati in prilagoditi optimalno rešitev LCM za vašo pametno napravo

  V začetnih fazah načrtovanja pametne strojne opreme je eden glavnih izzivov, s katerimi se soočajo inženirji, izbira "svetlega in jasnega očesa" za izdelek – modula zaslona s tekočimi kristali (LCM). Kot profesionalni proizvajalec lcd zaslonov, CNK Electronics razume, da odlična rešitev LCM vključuje veliko več kot le izbiro lcd zaslona. Zajema natančne strukture, raznolike zaslonske tehnologije in brezhibno integracijo s celotno napravo. Danes bomo delili vpoglede s tehničnega vidika o tem, kako prilagoditi najprimernejši modul LCD za vaše potrebe. DelEna: Strukturna izbira – temelj, ki določa zanesljivost in integracijsko raven LCM

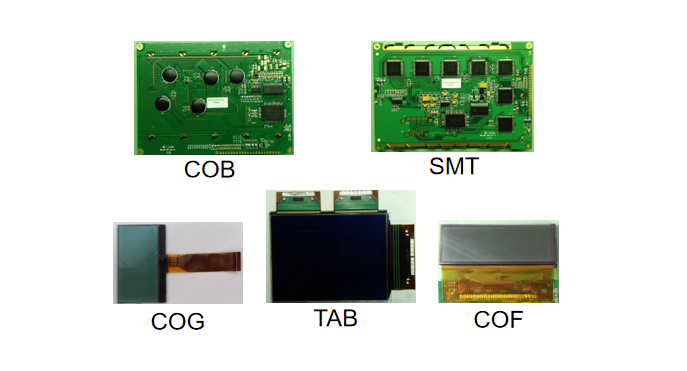

Temelj LCM je njegova notranja struktura, ki neposredno vpliva na zanesljivost, debelino in stroške izdelka. Ponujamo predvsem dve tehnološki poti: COB in COG.

Struktura COB:Primerno za scenarije, ki zahtevajo visoko strukturno trdnost. Njegova značilnost je, da je IC vezan na tiskano vezje, kar se doseže s pomočjo SMT ali postopkov lepljenja. Struktura je robustna in jo lahko po želji kombinirate s kovinskim okvirjem za večjo odpornost na stiskanje. Ta struktura podpira predvsem debeline stekla ITO 1,1 mm in 0,7 mm, zaradi česar je zanesljiva izbira za področja, kot so industrijski nadzor in gospodinjski aparati.

COG struktura:To je ključna tehnologija za doseganje ultratankih profilov in visoke gostote slikovnih pik. IC je pritrjen neposredno na steklo ITO LCD zaslona, ​​kar odpravlja potrebo po dodatnem tiskanem vezju in bistveno zmanjša prostornino modula. Podpira širši razpon debelin ITO, od 1,1 mm do 0,4 mm. Zlasti 0,4 mm in 0,55 mm tanke vrste stekla lahko izpolnijo ekstremne zahteve glede tankosti nosljivih naprav in vrhunskih prenosnih instrumentov.

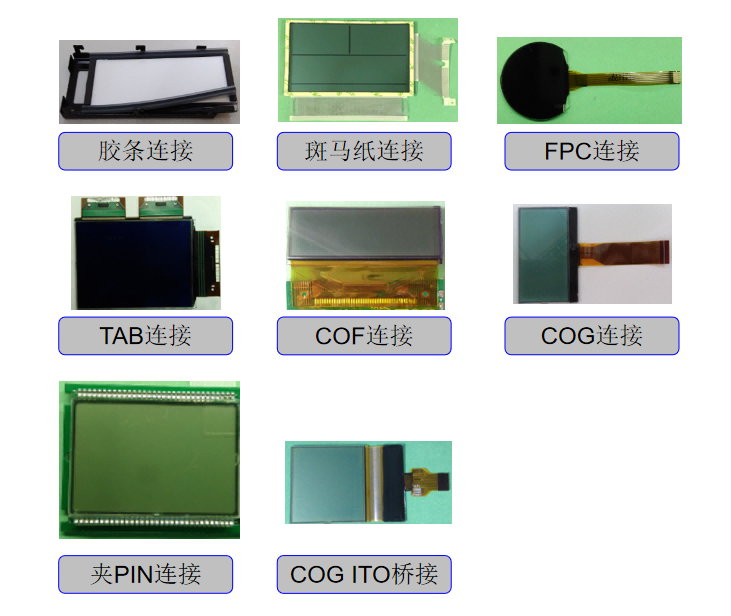

  Poleg tega je način povezave enako pomemben. Od tradicionalnih zebrastih trakov/elastomernih povezav do naprednejših povezav FPC, TAB in COF lahko izberemo optimalno rešitev električne povezave, ko prilagodite komponente LCD zaslona glede na vaše zahteve glede prenosa signala in prostorske postavitve.

Drugi del: Tehnologija zaslona – Natančno ujemanje z zahtevami glede slike in energije

  Po izbiri strukture izbira tehnologije prikaza določa končno vizualno zmogljivost. Različni tipi LCD zaslonov ponujajo različna kontrastna razmerja, vidne kote in odzivne hitrosti.

Možnosti od osnovnega do srednjega/višjega razreda:Za cenovno občutljive aplikacije z nižjimi zahtevami po zaslonu sta TN/HTN ekonomična izbira. Kadar so potrebna višja kontrastna razmerja in širši koti gledanja, serija STN (STN-YG/MODRA/SIVA) in njihove nadgrajene različice, kot je ASTN/FSTN, zagotavljajo odlično zmogljivost monokromatskega zaslona. Treba je omeniti, da lahko FSTN in DFSTN dosežeta kakovost zaslona, ​​primerljivo z zasloni TFT, zaradi česar sta najprimernejša izbira za številne instrumente višjega razreda.

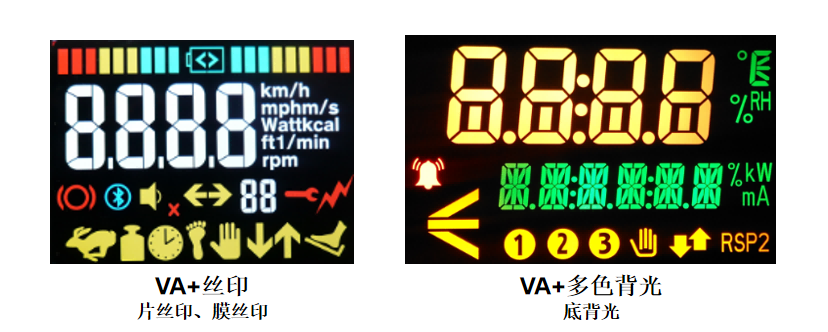

Barvit in prilagojen zaslon:Enobarvni zasloni so lahko tudi "pisani". To dosežemo na dva tehnična načina:

1.VA + sitotisk:Sitotisk (na film ali steklo) se nanese na polarizator modula lcd, s čimer se ustvarijo ikone s fiksno barvo, logotipi itd., kar poveča prepoznavnost blagovne znamke izdelka in estetiko.

2.VA + večbarvna osvetlitev ozadja:S programiranjem barve spodnje LED osvetlitve ozadja lahko isti zaslon preklaplja med različnimi barvami zaslona, ​​kar dinamično prenaša različne informacije o stanju.

Tretji del: Funkcionalna integracija – Brezhibna vdelava interakcije na dotik v LCM

Sodobne pametne naprave se zanašajo na gladke izkušnje na dotik. Funkcionalnost na dotik globoko integriramo v lcd modul in ponujamo prilagodljive rešitve CTP.

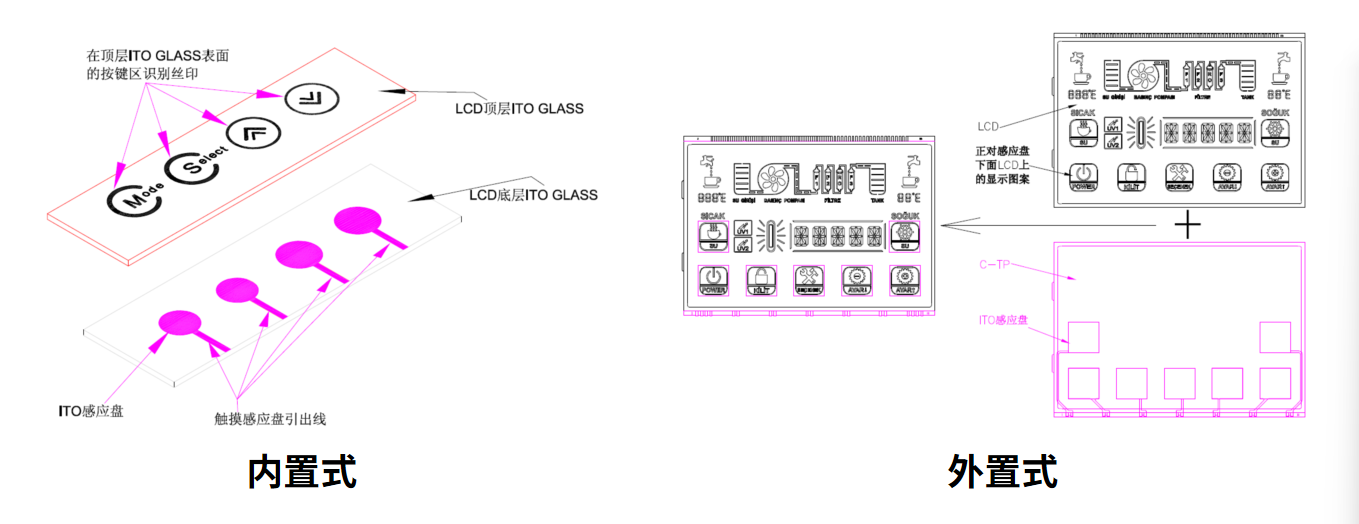

Vgrajeno proti zunanjemu:Odvisno od strukturne zasnove se lahko odločite, da bo senzor na dotik izdelan neposredno na površini LCD zaslona (On-Cell) ali kot ločena komponenta, pritrjena zunaj modula (External). Rešitev On-Cell pomaga zmanjšati celotno debelino modula, medtem ko zunanja možnost ponuja večjo prilagodljivost pri popravilu in zamenjavi.

Samokapacitivni proti večdotičnim:Za preproste potrebe gumbov ponuja samokapacitivni CTP hiter odziv in močno zaščito pred motnjami. Za aplikacije, ki zahtevajo zapletene poteze, kot sta drsenje in stiskanje prstov, ponujamo rešitve CTP z več dotiki, ki močno obogatijo dimenzijo HMI.

  Vrednost CNK Electronics kot izkušenega proizvajalca lcd zaslonov ni le v zagotavljanju standardiziranega lcd modula, temveč tudi v našem poglobljenem tehničnem znanju, ki nam omogoča sodelovanje z vami pri raziskavah in razvoju ter prilagajanje podrobnosti lcd zaslona – od strukture in zaslona do dotika. Verjamemo, da uspešen izdelek izhaja iz natančnega nadzora nad vsakim tehničnim vidikom.
