Prevodni konektorji iz elastomera LCM: "Fleksibilni most" za natančne elektronske povezave

Med modulom zaslona s tekočimi kristali (LCM) in tiskanim vezjem (PCB) leži nevidna, a pomembna "informacijska avtocesta" – LCM prevodni elastomerni konektor, splošno znan kot "zebra trak". S svojo edinstveno strukturo in izjemno zmogljivostjo služi kot temelj za stabilne in učinkovite povezave v sodobnih elektronskih napravah.

Zapletena struktura, stabilen prenos

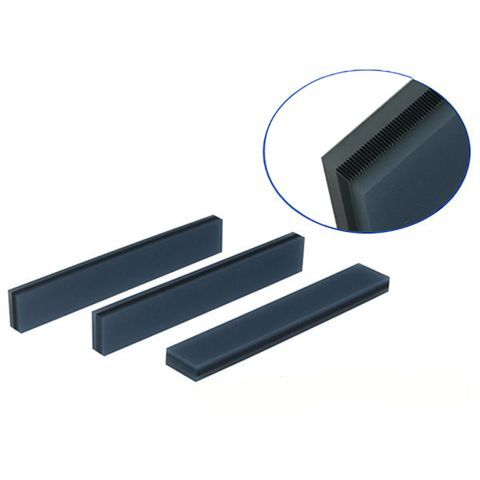

To ni navaden trak. Odlikuje ga natančna izmenično večplastna struktura prevodne silikonske gume in izolacijske silikonske gume, utrjenih v obliko. Tako nastane nešteto vzporednih, natančno razporejenih prevodnih kanalov (ki spominjajo na zebraste črte). Ta zasnova mu omogoča popolno obvladovanje toka in prenosa signala med zaslonom LCD in tiskanim vezjem, hkrati pa nudi lastno odpornost na vibracije in odpornost na deformacije gumijastih materialov, kar zagotavlja dolgoročne, stabilne in zanesljive povezave.

Učinkovita montaža, optimizacija stroškov

V primerjavi s spajkanjem ali zatičnimi konektorji je sestavljanje s prevodnimi elastomernimi konektorji podobno »povezavi z enim klikom« – zahteva le natančno namestitev in uporabo ustreznega pritiska. To močno poenostavi proizvodne procese, poveča avtomatizacijo in učinkovitost proizvodnje ter znatno zmanjša stroške montaže, zaradi česar je idealna izbira za množično proizvodnjo.

Ključna izbirna merila: parametri narekujejo uspeh

Da bi v celoti izkoristili njegovo učinkovitost, je natančna izbira ključnega pomena:

Dva materialna prvaka:

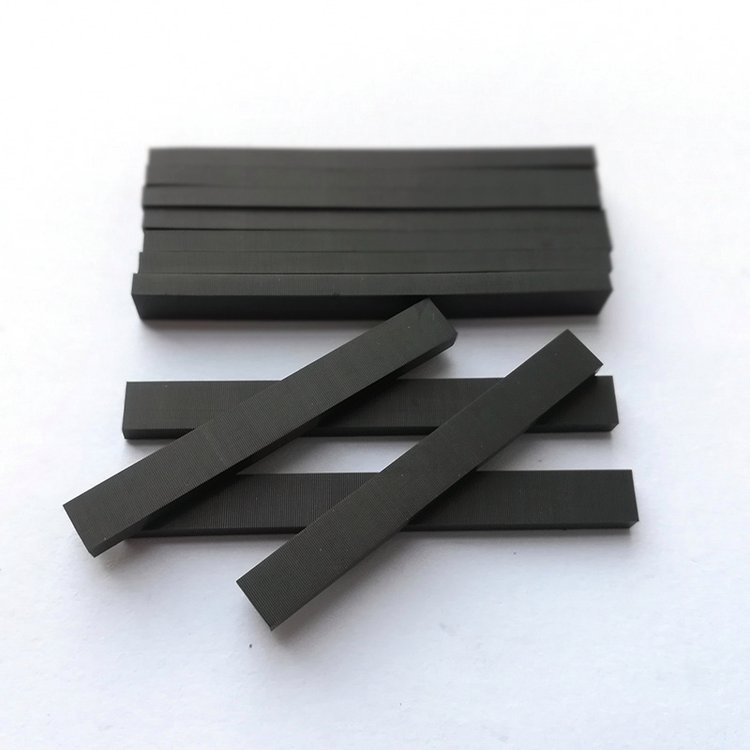

Trden silikon: ekonomična izbira. Zmerna elastičnost (trdota 35°~45°). Zahteva pozornost protistatičnim ukrepom in preprečevanju deformacij med pošiljanjem.

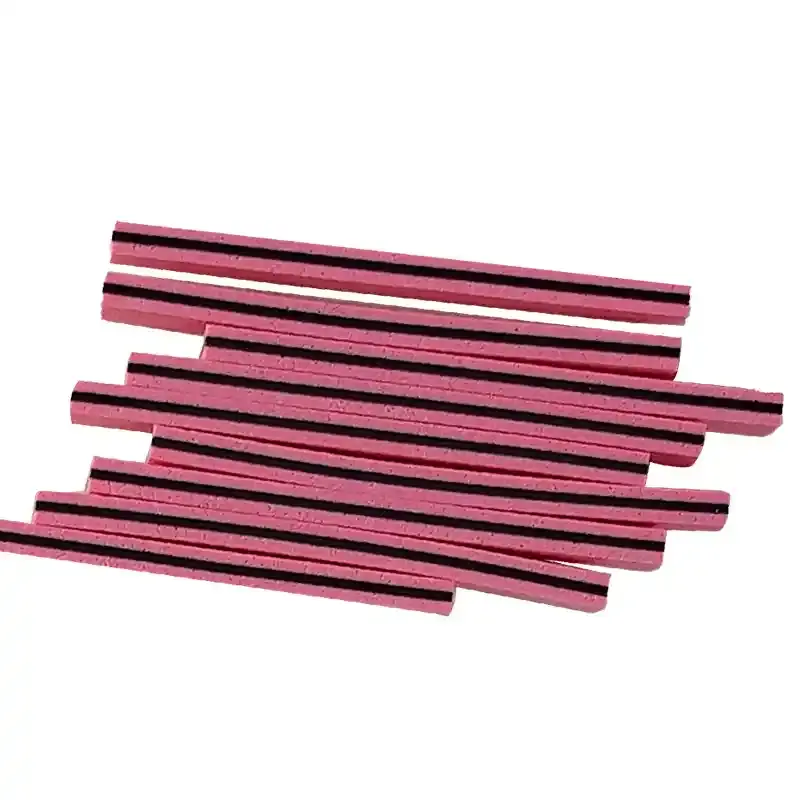

Penasti silikon (penasta guma): mehak in odporen na umazanijo (trdota 20°~30°). Odlična odpornost na deformacije. Zahteva poudarek na zaščiti pred vlago. (Trdnota jedrne prevodne ogljikove plasti za oba je 65°~75°).

Osnovni dimenzijski in električni parametri:

Razmak (0,05/0,1/0,18 mm): Zlato pravilo! Prepričajte se, da je vsaka plošča tiskanega vezja prekrita z vsaj 3 prevodnimi plastmi (priporočljivo je 4-5 plasti za razmak 0,05 mm). To je osnova za celovitost signala.

Širina prevodnega sloja (0,4~1,0 mm): Vpliva na splošno trdoto in višino konektorja. Splošno pravilo: širina priključka ≤2,0 mm v parih s prevodno plastjo 0,6 mm; ≥2,0 mm v parih z 0,8 mm.

Kot nagiba (naklon prevodne plasti): običajno nadzorovan na ≤2°.

Višina (Kritično!): Formula za izračun: Višina priključka = h × (1 + kompresijsko razmerje). h je teoretična vrzel med spodnjo stranjo stopnice LCD in zgornjo površino tiskanega vezja po montaži (h = višina površine tiskanega vezja – debelina kovinskega okvirja – višina rebra – debelina LCD ITO).

Kompresijsko razmerje (Lifeline!): Strogo vzdržujte 10%~15%! Pod 10 % obstaja tveganje za slab kontakt in nestabilno impedanco; nad 15 % lahko zdrobi konektor ali ukrivi tiskano vezje, kar povzroči okvare pri sestavljanju ali poškodbe.

Električna zmogljivost: upornost prevodne plasti mora biti izjemno nizka (npr. tip YET ≤1,1 Ω·cm), upornost izolacijske plasti pa izjemno visoka (≥10^12 Ω·cm), kar zagotavlja učinkovito prevodnost in popolno izolacijo.

Široka uporaba, vseprisotna prisotnost

Od žepnih kalkulatorjev, pametnih števcev in zaslonov medicinskih monitorjev do avtomobilskih zaslonov, industrijskih krmilnih vmesnikov in komunikacijskih naprav, LCM prevodni elastomerni konektorji s svojo kompaktno velikostjo, visoko zanesljivostjo in enostavno montažo služijo kot "neopevani junaki", ki osvetljujejo zaslone v neštetih elektronskih napravah.

Zaključek

Majhen Zebra Strip nosi pomembne povezave. Poglobljeno razumevanje lastnosti materiala in natančen nadzor ključnih parametrov (zlasti pravila za pokritost naklona, ​​obsega kompresijskega razmerja in izračuna višine) je ključnega pomena za zagotavljanje stabilnega delovanja zaslona in dolgoročnega delovanja elektronskih naprav. Izberite profesionalno in zanesljivo rešitev prevodnega elastomernega konektorja, da svojim natančnim elektronskim povezavam vlijete stabilnost!
