Zasnova vmesnika RGB: Prehod do visoko učinkovitega zaslona na LCD zaslonih po meri

  V sodobni zaslonski tehnologiji je vmesnik RGB glavna rešitev za pogon LCD zaslonov - zlasti visoko zmogljivih zaslonov, kot je TFT - zahvaljujoč njegovi zmožnosti prenašanja barvnih slikovnih podatkov pri visokih hitrostih. Kot izkušen proizvajalec LCD zaslonov po meri, CNK Electronics (CNK) razume, kako kritično RGB vmesnik dizajn vpliva na kakovost zaslona. Njegovo jedro je natančno ujemanje polarnosti sinhronizacijskega signala in konfiguracija časovnih parametrov, ki tvorita tehnični temelj za stabilne, gladke vizualne podobe in bogate, pristne barve.

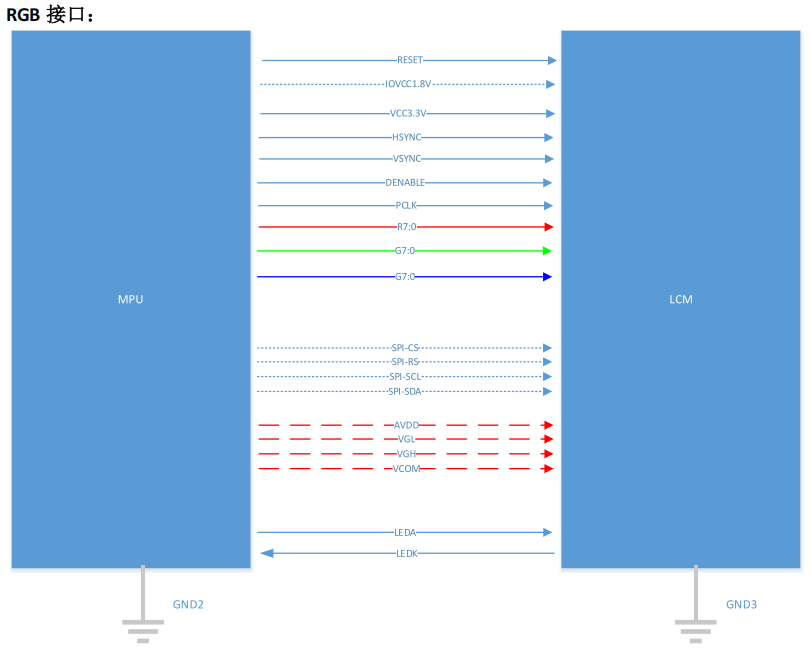

Delovanje v dveh načinih, prilagodljiva združljivost Vmesnik RGB ponuja predvsem dva učinkovita načina delovanja:

Način DEN (prioriteta omogočanja podatkov): Tukaj je signal ENABLE ključen za nadzor okna veljavnosti podatkov. Faza signala ure PCLK (prenos naraščajočega roba/zapah padajočega roba) mora biti strogo sinhroniziran z modulom LCD; sicer lahko pride do poškodb zaslona. Vzporedni prenos podatkov prek rdečih (R7~R0), zelenih (G7~G0) in modrih (B7~B0) 8-bitnih linij skupaj zagotavlja 16,77 milijona barv. HSYNC in VSYNC je mogoče poenostaviti v tem načinu.

Način SYNC (prioriteta sinhronizacijskega signala): Ta način se opira na natančne signale HSYNC (vodoravna sinhronizacija) in VSYNC (navpična sinhronizacija) za določitev aktivnega območja prikaza. Njihova aktivna stanja (običajno visoko učinkovito) morajo biti usklajena z vozno ploščadjo; sicer lahko pride do neporavnanosti ali celo do praznih zaslonov. Fazna sinhronizacija PCLK ostaja kritična, pri čemer je prenos podatkov R/G/B enak načinu DEN.

Osnove oblikovanja: Uspeh je v podrobnostih Dve kritični točki zahtevata pozornost pri oblikovanju vmesnika RGB:

1. Potrditev zaporedja podatkovne vrstice: Ko vmesnik zaslona uporablja generične oznake, kot je DB0-DB24, je bistveno potrditi natančno razporeditev signala RGB znotraj vodila pri dobavitelju modula LCD. Nepravilno naročanje povzroči močno popačenje barv.

2. Jasne funkcionalne meje: Čisti vmesnik RGB je hitri "enosmerni prikaz podatkovni kanal", ki ne more prenašati ukazov za inicializacijo ali stanja branja. Tako pri projektih LCD po meri pogosto sodeluje s krmilnimi vmesniki, kot je SPI, ki upravljajo inicializacijo in upravljanje zaslona.

  Kot profesionalni proizvajalec LCD zaslonov po meri se zavedamo, kako subtilne časovne razlike in natančno ujemanje polarnosti signala določajo stabilnost LCD zaslonov. Partnerstvo s CNK za tehnično podporo od konca do konca – od analize specifikacij vmesnika in smernic za oblikovanje do razvoja LCD po meri – zagotovite, da vaše zaslonske rešitve zasijejo z natančnostjo v svetu hitrih barvnih vizualnih prikazov.
