Zasnova, ki spodbuja osvetlitev ozadja: ključne podrobnosti za kakovost osvetlitve zaslona

V svetu LCD zaslonov, ne glede na to, ali gre za črno-bele zaslone z jasnimi informacijami ali živahne barvne zaslone, je osvetlitev ozadja duša njegove vizualne predstavitve. Vendar je vožnja z osvetlitvijo ozadja veliko bolj zapletena kot preprosto "vklop za svetlobo". Zanemarjanje podrobnosti oblikovanja lahko v najboljšem primeru privede do neenakomerne svetlosti in poslabšane uporabniške izkušnje ali v najslabšem primeru skrajša življenjsko dobo zaslona. Ta članek se poglobi v temeljna načela načrtovanja osvetlitve ozadja, ki inženirjem omogoča izgradnjo stabilnih in zanesljivih zaslonskih rešitev.

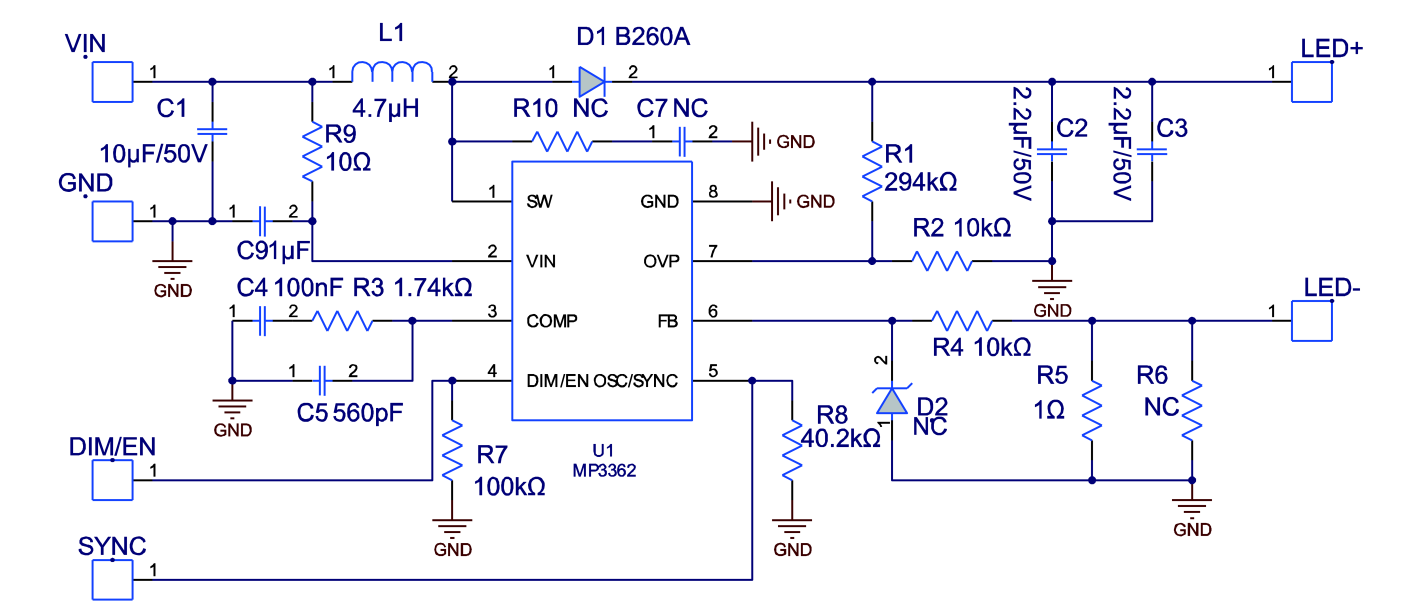

1. Stalni električni tok: temelj enakomerne svetlosti

LED za osvetlitev ozadja je treba napajati s stalnim virom toka! To je bistvenega pomena za rešitev vprašanja "nedosledne svetlosti v različnih modulih pod isto napetostjo." Svetleče diode same po sebi kažejo razlike v napetosti naprej (Vf) (tipična vrednost ene LED: 2,7–3,2 V). Pri pogonu s konstantno napetostjo bodo LED z nekoliko nižjo Vf porabile več toka, kar ima za posledico večjo svetlost, medtem ko bodo tiste z višjo Vf zatemnjene. Pogon s konstantnim tokom natančno nadzoruje tok skozi vsako LED (običajno 15–20 mA), kar zagotavlja enotnost pri enobarvnih zaslonih in natančno barvno reprodukcijo pri barvnih zaslonih.

2. Nadzor časa: Preprečevanje "mehkov" in "utripanja"

Ko se zaslon LCD vklopi ali prebudi iz spanja, njegovi notranji tekoči kristali zahtevajo odzivni čas in ne dosežejo takoj stabilnega stanja prikaza. Takojšnja aktivacija osvetlitve ozadja pod temi pogoji povzroči, da uporabniki vidijo kaotične "duhe" ali nestabilno utripanje. Glavna pravila oblikovanja so:

Vklop/bujenje: Osvetlitev ozadja je treba aktivirati šele, ko je zaslon osvežil vsaj 30 sličic in se stabiliziral. To uporabnikom zagotavlja stabilno in jasno začetno sliko.

Izklop/Spanje: dosledno se držite zaporedja: najprej deaktivirajte osvetlitev ozadja, nato onemogočite signal zaslona in prekinite napajanje zaslona. Obrnitev tega zaporedja lahko med zaustavitvijo povzroči neobičajne svetle lise ali artefakte "megle".

3. Zasnova vezja in izračun parametrov: uravnoteženje varnosti in učinkovitosti

Običajne topologije pogonskega vezja vključujejo:

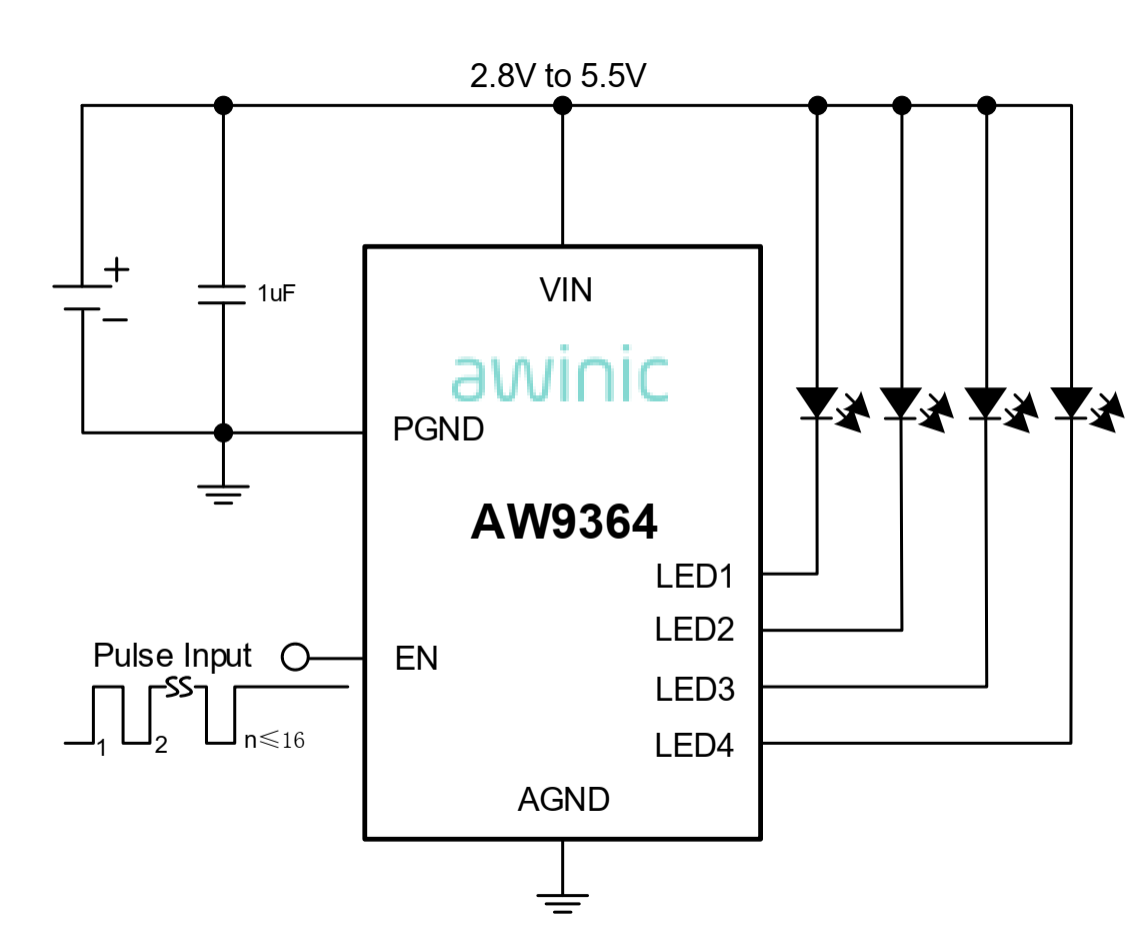

Vzporedni pogon z eno LED: Relativno preprosta zasnova z dobro redundanco (odpoved ene LED ne vpliva na celoto). Vendar je skupna zahteva po toku pogona visoka (npr. 8 vzporednih LED diod zahteva 120–160 mA pri 20 mA/LED).

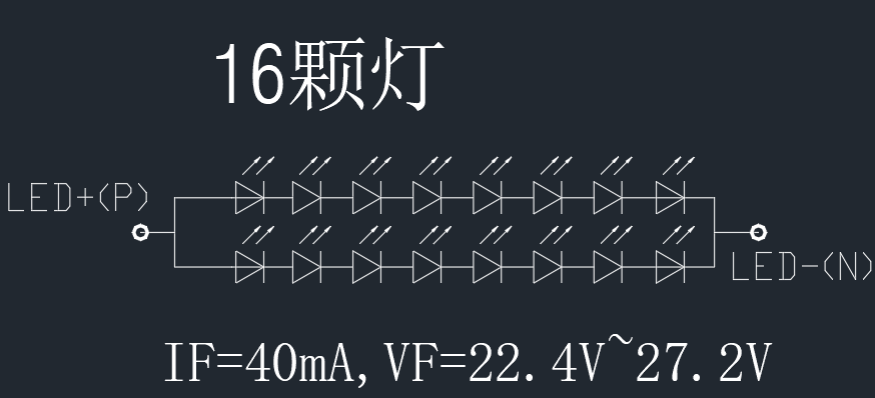

Serijsko-vzporedni pogon z več nizi: učinkovitejši, primeren za srednje do velike LCD zaslone. Oblikovni vidiki:

Serijska napetost: skupna napetost na niz LED = posamezna LED Vf * število v seriji. Primer: 8 LED v seriji zahteva pogonsko napetost ≥ 3,2 V * 8 = 25,6 V (upoštevajte rezervo).

Vzporedni tok: skupni pogonski tok = tok na niz * število vzporednih nizov. Primer: 2 niza vzporedno, 20 mA na niz, skupni tok = 20 mA * 2 = 40 mA.

Varnostne meje: Načrtovana izhodna napetost ne sme preseči 36 V (običajna varnostna zelo nizka napetost - SELV - meja). Skupni pogonski tok ne sme preseči 300 mA (izravnava učinkovitosti in izbira komponent).

Zaključek

Izjemna izkušnja zaslona se začne z natančno zasnovo osvetlitve ozadja. Ne glede na to, ali gre za cenovno občutljive enobarvne zaslone ali vizualno zahtevne barvne zaslone, so globoko razumevanje in uporaba principov vožnje s konstantnim tokom, strog nadzor zaporedja moči, natančen izračun serijsko-vzporednih parametrov in upoštevanje varnostnih standardov bistveni koraki pri ustvarjanju visokokakovostnih zaslonskih izdelkov z dolgo življenjsko dobo. Prav te navidezno majhne "podrobnosti" so ključni dejavniki, ki določajo končno kakovost zaslona in zadovoljstvo uporabnikov.
