Tehnologije in operativni standardi osnovnih gonilnikov zaslona za odpravljanje napak

1. Napredna uporaba ukaza BIST

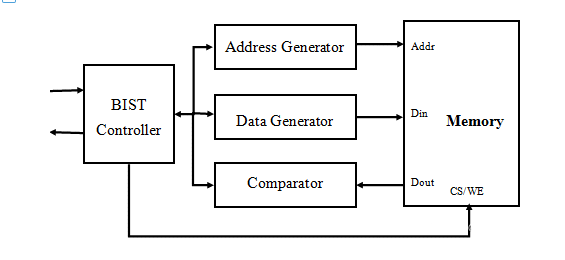

Načelo delovanja: vgrajen motor za samotestiranje gonilnika IC se aktivira ob pravilnem nalaganju inicializacijske kode in generira diagnostične vzorce (barvne vrstice/šahovnice).

Dvojne diagnostične funkcije:

▶ Temeljno preverjanje: odsotnost izhoda kaže na kritične napake v času inicializacije ali konfiguraciji registra.

▶ Izolacija napake: običajni samopreizkus z odpovedjo zunanjega signala potrjuje težave s obdelavo signala matične plošče.

Razširjene aplikacije: večnivojski preskusni načini (nadzorovani prek registra 0x36) za enotnost sivine in vrednotenje barvnega odziva.

2. Protokol ukaza za sistematično branje ID-ja

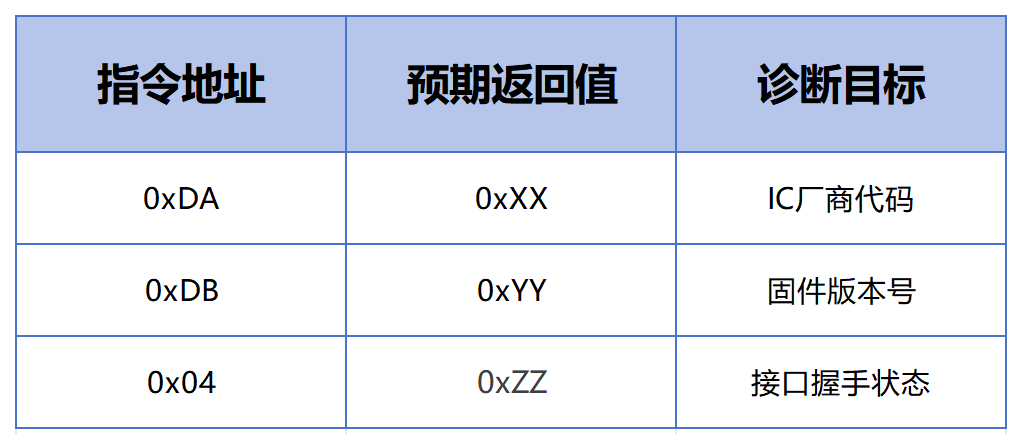

Matrika ukazov:

Odpravljanje težav s komunikacijsko plastjo: Tri zaporedne napake pri branju zahtevajo pregled:

▶ Ujemanje napetosti vmesnika (±5% toleranca)

▶ Preslušavanje signala (odpiranje očesnega diagrama >0,7 UI)

▶ Čas vklopa (Treset_min≥10ms, Tvdds_rise≤100μs)

▶ Ozemljitvena impedanca (<50 mΩ) Varnostni protokol za šestdimenzionalno odpravljanje napak (izboljšana zlata pravila) Toplotna zaščita: Začetni vklop z omejenim napajanjem (≤200 mA), nadzorovano z IR toplotnim slikanjem. ΔT＞15℃ sproži prekinitev tokokroga.

Dvojno preverjanje kode: uradna inicializacijska koda zahteva preverjanje SHA-256 z integracijo nadzornega časovnika.

Protokol za spreminjanje varne kode: Spremembe registra morajo prestati:

▶ Preizkus ESD zaščite (HBM≥8KV)

▶ 72-urno pospešeno staranje

▶ Preizkus odpornosti proti vžigu (statična slika 96 ur)

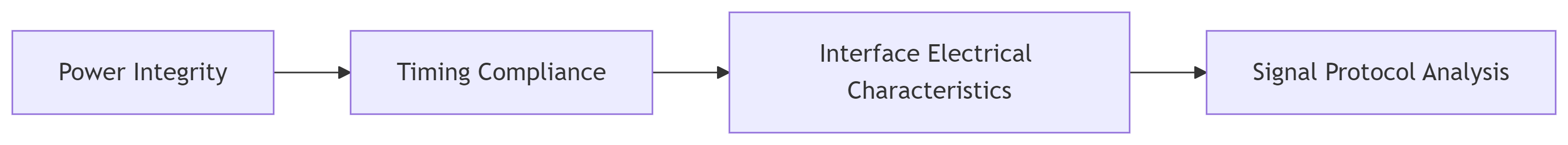

Diagnostični potek strojne opreme:

Toleranca časovnih napak: kritični časovni parametri z ±20% rezervo; PONASTAVI padajoči rob, sinhroniziran z naraščajočim robom VDDS (<1μs odstopanje).

Algoritmi dinamičnega vzdrževanja:

▶ Premikanje slikovnih pik (premik 1 slikovne pike na 2 uri)

▶ Periodično osveževanje negativne slike (vsakih 30 minut)

▶ Prilagodljiva optimizacija kontrasta (odvisno od vsebine) Sistem tehničnega zagotavljanja industrijskega razreda Popolno upravljanje življenjskega cikla: Izvaja proaktivno vzdrževanje na podlagi FMEA od zasnove do množične proizvodnje:

Medicinske naprave: Skladno s standardi za uhajanje toka IEC 60601-1

Avtomobilski sistemi: certificirano za temperaturne cikle -40 ℃ ~ 105 ℃

Industrijski HMI: podpira 2 milijona vzdržljivosti na dotik

Merila uspešnosti pametne proizvodnje:

▶ Natančnost namestitve na ravni mikronov (±15μm)

▶ In-line pregled AOI (stopnja zajemanja napak ≥99,2 %)

▶ Sistem sledljivosti podatkov (200+ procesnih parametrov na ploščo)

Kritično opozorilo: Odpravljanje napak v gonilniku zaslona predstavlja natančno simfonijo strojne in programske opreme. Nepooblaščene operacije lahko povzročijo nepopravljivo škodo (razpad IC/karbonizacija elektrode). Izvedite protokol za odjavo strojne opreme, ki zahteva dvojno odobritev višjih inženirjev elektronike in arhitektov zaslona.
