Na ostrem konkurenčnem svetovnem trgu zaslonov kitajski proizvajalci še naprej spodbujajo tehnološke inovacije in optimizacijo stroškov. Da bi izpolnili prilagojene zahteve kupcev, proizvajalci modulov LCD pogosto sprejmejo dve ključni strategiji poenostavitve postopka: zmanjšanje števila fotomask za steklo TFT s 5 na 4 in odpravo polnilne plasti OC (Over Coat) na steklu CF (Color Filter). Ti ukrepi znatno zmanjšajo stroške maske in izboljšajo učinkovitost proizvodnje, vendar tudi nalagajo stroge zahteve glede procesnih zmogljivosti proizvodne linije – zlasti za linije za staranje, kjer lahko manjši spregledi sprožijo težave s kakovostjo serije.

Dvorezen meč poenostavitve procesov: tehnična analiza in obvladovanje tveganj

I. Tveganja in protiukrepi za odpravo OC plasti na CF steklu

Natančna struktura stekla CF (substrat → sloj BM → sloj RGB → sloj OC → sloj ITO) temelji na sloju OC za kritične funkcije:

· Planarizacija: Zapolni višinske razlike med barvnimi piksli RGB

· Zaščita: Preprečuje poškodbe sloja RGB in ohranja ravnost površine

Odstranitev OC plasti neposredno povzroči:

· Neravna površina ITO elektrode → Neurejene smeri sidranja molekul tekočih kristalov

· Pogoste okvare zaslona: svetle lise "zvezdanega neba", ponaredki, lepljenje slike (lokalni zamik odziva tekočih kristalov)

Protistrategije kitajskih proizvajalcev zaslonov:

· Razširite območje za zaščito pred svetlobo BM, da nadomestite uhajanje svetlobe zaradi višinskih razlik

· Strogo nadzorujte postopke višine korakov RGB in zmanjšajte nihanja višine slikovnih pik na nanometrsko raven

· Optimizirajte vozne sheme z uporabo inverzije pik za zmanjšanje preslušavanja (zahteva uravnoteženje večje porabe energije)

II. Izzivi in ​​preboji stekla TFT s 4 maskami

Tradicionalni postopek TFT s 5 maskami vključuje: plast vrat → plast izolacije vrat → plast kanala S/D → plast prek → plast ITO. Jedro zmanjšanja na 4 maske je v združitvi izolacijskega sloja vrat in fotolitografije S/D sloja, ki nadzira večconsko osvetlitev z eno masko.

Kaskadni učinki zmanjšanja procesov (na podlagi raziskav CECEP Panda's Ye Ning):

· Povečana višina stopnice: nove plasti filma a-Si/n+a-Si pod plastjo S/D ustvarijo stopnico 0,26 μm → Stisne prostor celice s tekočimi kristali

· 0,03 μm povečanje vrzeli med celicami: kot zožitve filma S/D se poveča za 8,99° → Relativna višina tekočih kristalov se poveča

· Gravitacijsko tveganje Mure: visokotemperaturna meja LC roba se skrči za 1 %, nagnjena k prikazovanju neenakomernosti

Ključne kontrolne točke procesa za kitajske proizvajalce:

· Natančno upravljanje z jedkanjem: Odstranite ostanke, da preprečite kratke stike vezja GOA (nepopravljiva tveganja)

· Dinamični popravek vrzeli med celicami: prilagodite višino CF PS (foto distančnika) glede na variacije debeline filma Array

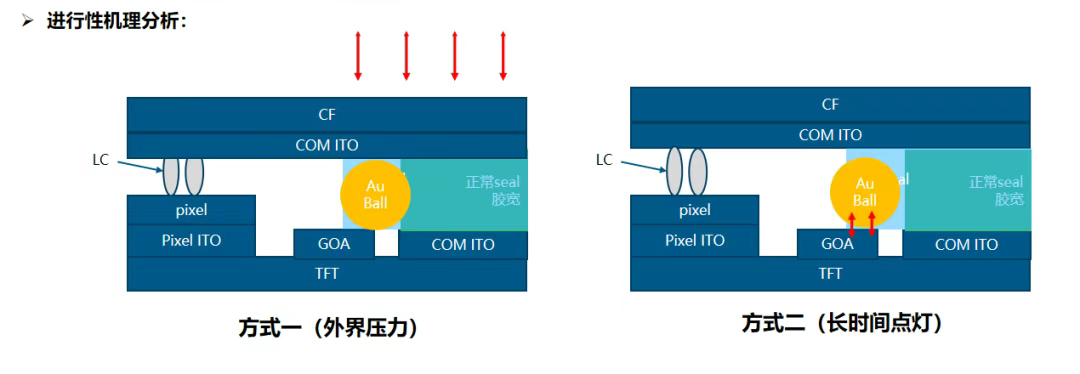

· Izboljšana izolacijska zaščita: preprečite, da bi zunanji pritisk ali dolgotrajno delovanje poškodovali izolacijo med vezji GOA in kroglami Au. Kitajska modrost: umetnost usklajevanja stroškov in kakovosti. Vodilni kitajski proizvajalci zaslonov so razvili sistematične rešitve:

▶ Najprej digitalna simulacija: uporabite modeliranje za napovedovanje vplivov višine stopnice na električna polja celice in optimizacijo zasnov

▶ Izboljšano spletno spremljanje: uvedite vizualni pregled z umetno inteligenco za Muro in kratke kratke hlače za prestrezanje zgodnjih anomalij

▶ Skupna nastavitev gonilnika IC: prilagodite valovne oblike inverzije pik, da kompenzirate zakasnitve odziva

Postopka zmanjšanja maske TFT in odstranjevanja plasti CF OC sta podobna natančnim operacijam, pri čemer se preizkuša temeljno tehnično strokovno znanje kitajskih proizvajalcev LCD-jev. Od nadzora lastnosti materiala do odprave višine korakov na nanometrski ravni, od optimizacije parametrov jedkanja do spodbujanja inovacij algoritmov, vsak korak uteleša zavezo k "znižanju stroškov brez kompromisa glede kakovosti". Medtem ko se natančnost domačih proizvodnih linij visoke generacije še naprej izboljšuje, kitajska pametna proizvodnja spreminja "nemogočo trojico" stroškov, učinkovitosti in kakovosti v osrednjo konkurenčno prednost, s čimer vnaša nov zagon v svetovno industrijo zaslonov.
