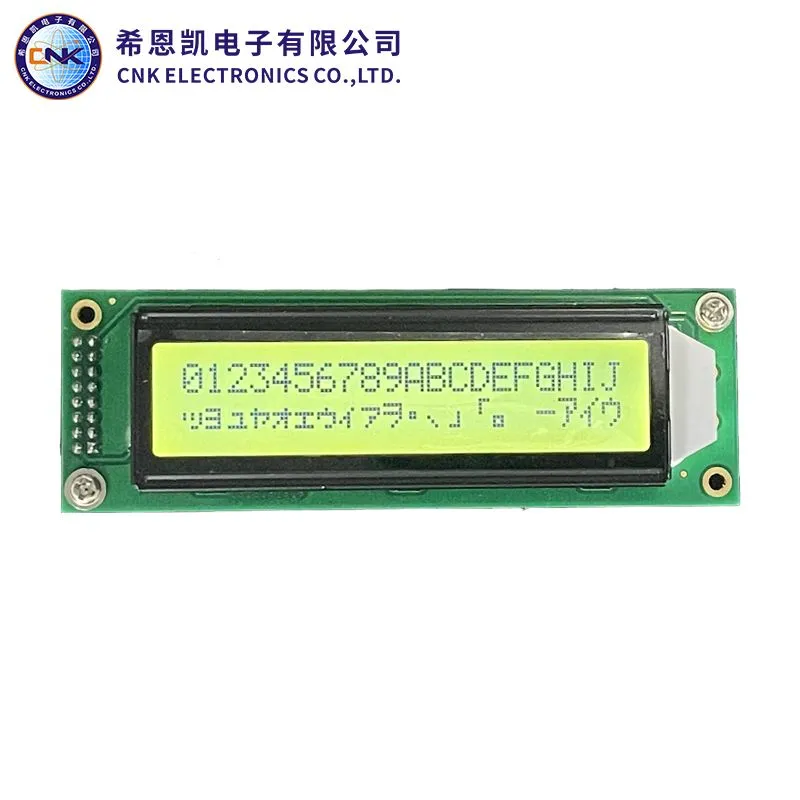

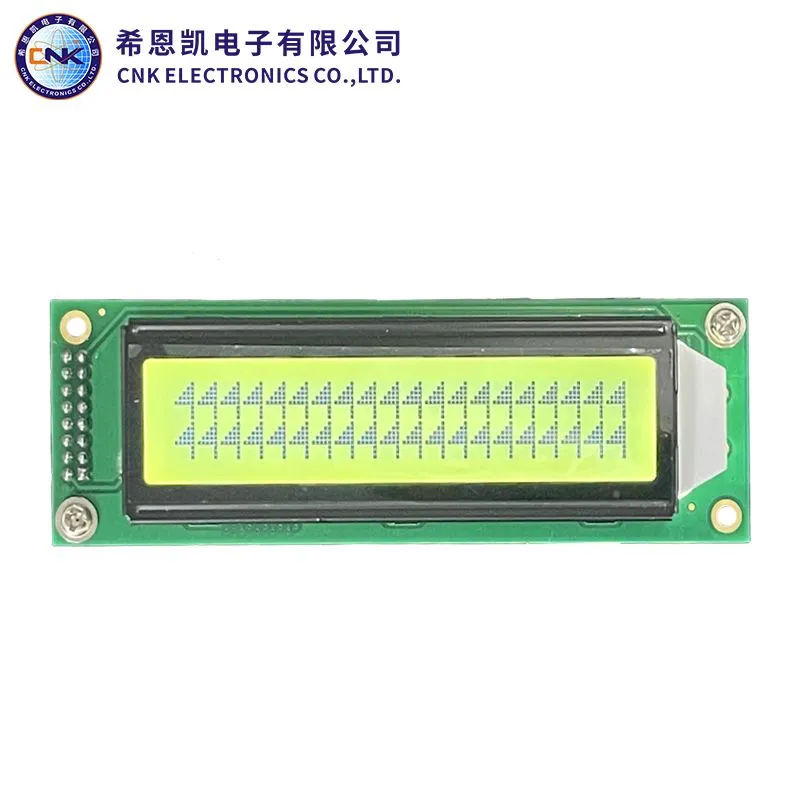

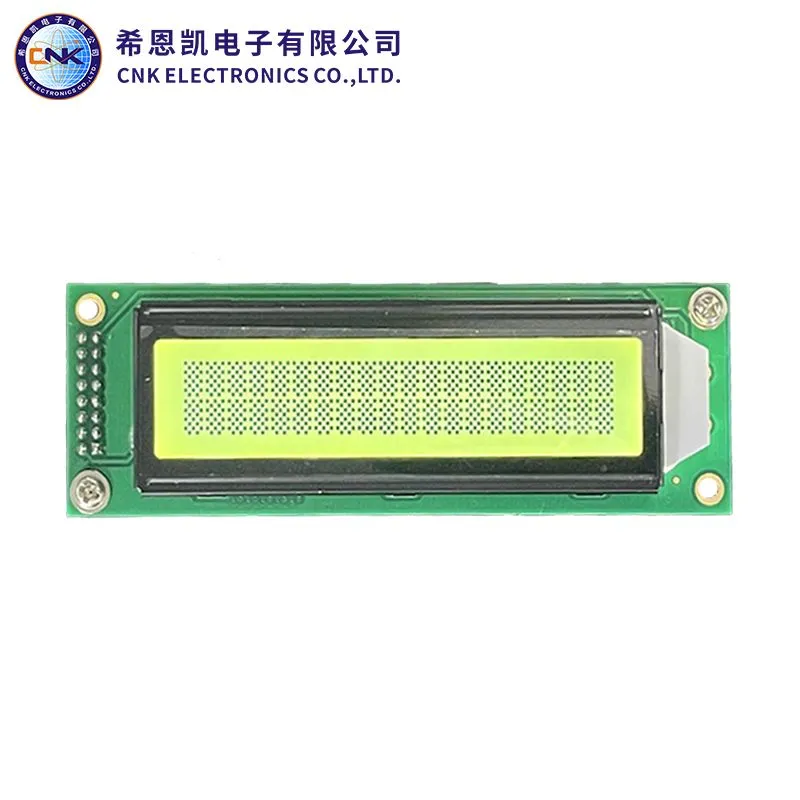

1602 LCD zaslon znakov

Ti 1602 znaki LCD prikazovalniki pri dobavitelju CNK se pogosto uporabljajo v različnih elektronskih projektih in napravah, ker so razmeroma poceni, enostavni za vmesnik z mikrokontrolerji ali drugimi elektronskimi vezji in omogočajo preprost način za izdajo besedila in osnovne grafike.

Pošlji povpraševanje

Opis izdelka

Zaslon LCD 1602 običajno vključuje osvetlitev ozadja za boljšo vidljivost v slabi svetlobi in ima vanj vgrajen krmilni čip, na primer Hitachi HD44780 ali združljiv čip. Ta krmilnik poenostavi nalogo, da zaslon poveže z zunanjimi mikrokontrolerji ali drugimi napravami, saj obravnava številne nizke funkcije, potrebne za nadzor zaslona.

Če želite uporabiti zaslon LCD 1602, ga morate običajno povezati z mikrokontrolerjem ali drugo elektronsko napravo z uporabo nabora vzporednih podatkovnih vrstic (običajno 4 ali 8 podatkovnih vrstic, odvisno od načina delovanja), skupaj s krmilnimi vrsticami za funkcije, kot so nadzor podatkov/ukaz, branje/pisanje in omogočanje zaslona in omogočanje zaslona. Nato na zaslon pošljete ukaze in podatke, da nadzirate tisto, kar je prikazano na zaslonu, na primer prikazovanje besedila, pomikanje sporočil ali prikaz znakov po meri.

Programiranje zaslona običajno vključuje pošiljanje določenih ukazov in podatkovnih zaporedij prek vmesnika za inicializacijo zaslona, nastavitev želenih funkcij (na primer utripa ali pomikanje kazalca) in pošiljanje besedila ali drugih informacij, ki jih želite prikazati.

Na splošno je LCD zaslon 1602 znakov vsestranska in široko uporabljena komponenta v elektronskih projektih, ki ponuja preprost in učinkovit način za zagotavljanje vizualnih povratnih informacij ali informacij v širokem razponu aplikacij.

Predmet	Vsebina
Velikost modula	58 (w) x32 (h) × 13,5 (t) mm
Območje za prikaz	38 (w) × 16 (h) mm
Vrsta LCD	STN/Y-G/pozitivno/transfiektivno
Pogled kot	6. ure
Gonilnik IC	ST7066/ST7065 ali EQU
Vrsta gonilnika osvetlitve	Power/3,3 +/- 0,2V/y-g
DC do DC vezje	Vgradnja
Teža	TBD
